Môžu sa typy optických transceiverov líšiť?
Oct 24, 2025|
Typy optických transceiverov sa nielen líšia{0}}, ale fragmentujú sa do desiatok špecifikácií v šiestich rôznych klasifikačných dimenziách. Vyberte nesprávnu kombináciu tvarového faktora, režimu vlákna, rýchlosti prenosu dát, vlnovej dĺžky, hodnotenia vzdialenosti alebo typu konektora a pozeráte sa na zlyhania kompatibility, stratu signálu alebo zbytočný kapitál.
Podľa Fortune Business Insights (2025) dosiahol trh optických transceiverov v roku 2024 12,62 miliardy USD, pričom sa predpokladá, že do roku 2032 dosiahne 42,52 miliardy USD. Spoločnosti však bežne míňajú nadmernú alebo nedostatočnú výkonnosť, pretože nesprávne chápu, ako sa klasifikácie transceiverov navzájom ovplyvňujú. Samotné dátové centrá tvorili v roku 2024 61 % trhu, pričom prevádzkovatelia hyperscale vynaložili v roku 2025 215 miliárd USD na zvýšenie kapacity, kde dizajn zariadenia diktujú optické prepojenia.
Šesť{0}}dimenzionálna klasifikačná matica transceivera
Väčšina technických príručiek považuje typy transceiverov za samostatné kategórie. To je zavádzajúce. V praxi si vyberáte z viacrozmernej matice, kde každá špecifikácia obmedzuje vaše ďalšie voľby.
Tu je rámec, ktorý používam s podnikovými klientmi:Kaskáda rozhodovania transceivera.Predstavte si to ako rozhodovací strom, kde každá vetva eliminuje určité možnosti.
Rozhodovacia vrstva 1: Požiadavky na vzdialenosť (500 m vs. 10 km vs. 80 km)
↓
Rozhodovacia vrstva 2: Fiber Infrastructure (multimode vs. single-režim)
↓
Rozhodovacia vrstva 3: Potreba šírky pásma (1G vs 10G vs 100G vs 400G+)
↓
Rozhodovacia vrstva 4: Kompatibilita s tvarovým faktorom (porty zariadenia)
↓
Rozhodovacia vrstva 5: Optimalizácia vlnovej dĺžky (850nm vs 1310nm vs 1550nm)
↓
Rozhodovacia vrstva 6: Zhoda konektorov (LC vs SC vs MPO)
Rozhodovacia vrstva 1: Požiadavky na vzdialenosť (500 m vs. 10 km vs. 80 km) ↓ Rozhodovacia vrstva 2: Fibre Infrastructure (multimode vs. jeden-režim) ↓ Rozhodovacia vrstva 3: Potreba šírky pásma (1G vs 10G vs. La 400) Rozhodovanie Č.
Každé rozhodnutie obmedzuje ďalšie. Nemôžete si jednoducho „vybrať 100G transceiver“-potrebujete 100G QSFP28 SR4 multimode 850nm LC-vysielač a prijímač s konektorom určeným pre 100-metrové vlákno OM3. Chýba jedna špecifikácia a modul nebude fungovať.
Poďme si rozobrať jednotlivé dimenzie.
Klasifikačný rozmer 1: Typ režimu vlákna
Základné rozdelenie: Jednoduchý-režim verzus viacrežimový určuje všetko ostatné o vašom výbere transceivera.
Multimódové vláknové transceivery
Multimode funguje s priemerom jadra 50-62,5 mikrónov, čo umožňuje viacero režimov osvetlenia súčasne. Podľa technickej dokumentácie FluxLight to vytvára modálne disperzné svetelné impulzy „šírené“, keď sa režimy pohybujú rôznymi rýchlosťami.
Tento rozptyl výrazne obmedzuje prenosovú vzdialenosť. Pri rýchlosti 10 Gb/s dosahuje vlákno OM1 maximálne 33 metrov, zatiaľ čo OM4 dosahuje len 400 metrov. Kompromis? Viacmódové transceivery stoja zlomok jednorežimových ekvivalentov, pretože namiesto presných laserov používajú lacné svetelné zdroje LED alebo VCSEL.
Odvetvové údaje z Mordor Intelligence (2025) ukazujú, že multimódové transceivery rastú o 15,32 % CAGR, čo je spôsobené aplikáciami dátových centier s krátkym-dosahom, kde nezáleží na vzdialenosti, ale na cene.
Súčasné rozdelenie multimódových štandardov:
OM1(62,5μm jadro): Starší štandard, 160-šírka pásma 200 MHz·km, na báze LED
OM2(50μm jadro): 400-500 MHz·km, podporuje až 1Gbps na 2km
OM3(50μm jadro): Laser-optimalizované, 2000 MHz·km, umožňuje 10G na 300m
OM4(50μm jadro): Vylepšená optimalizácia lasera, 4700 MHz·km, 10G na 400m
Jednorežimové optické vysielače a prijímače{{0}
Jediný-režim využíva 8-9 mikrónové jadrá-, čo je približne šírka ľudskej krvinky. Šíri sa iba jeden svetelný mód, čím sa úplne eliminuje modálna disperzia. Jednorežimové transceivery prenášajú 10-160 km v závislosti od výkonu a vlnovej dĺžky.
ITU klasifikuje väčšinu jedno{0}}vlákna ako OS1 „štandardné jedno{2}}módové vlákno“. Aj keď existujú varianty s posunutým rozptylom (-vlákno s posunom s nulovým rozptylom-pre aplikácie DWDM), 95 % jednorežimových transceiverov špecifikuje kompatibilitu s OS1.
Kritická nekompatibilita: Viacrežimové vysielače a prijímače nemôžu fungovať na jednom-vlákne{1}}i krátkej dĺžky-v dôsledku nesúladu veľkosti jadra. Jedno-režimové zdroje technicky fungujú cez multimódové vlákno na krátke vzdialenosti, ale s 2- až 3-násobnými nákladmi bez akýchkoľvek výhod.
Spoločnosť Mordor Intelligence (2025) uvádza, že v roku 2024 dominovali jednorežimové vysielače a prijímače 57 % podielu na trhu s optickými vláknami, preferované pre telekomunikácie, prepojenia kampusov a siete metra, kde dosah presahuje 500 metrov.
Dimenzia klasifikácie 2: Kategórie rýchlosti prenosu dát
Vysielače a prijímače sa delia na päť hlavných hierarchií rýchlosti Ethernetu, z ktorých každá vyžaduje odlišný optický a elektrický dizajn.
100Base (100 Mbps - Fast Ethernet)
Starý štandard stále používaný v priemyselných riadiacich systémoch a systémoch riadenia budov. FluxLight ich klasifikuje ako „FX“ pre multirežim (dosah 2 km) alebo „LX“ pre jeden-režim (dosah 10 km). Moderné nasadenia sú zriedkavé-pod 5 % nových inštalácií.
1000Base (1 Gbps - Gigabit Ethernet)
Ťažný kôň podnikových sietí. Označenia rozdelené medzi:
1000Base-SX: Multimódový krátky-dosah (850 nm), až 2 km na OM2
1000Base-LX: Jediný-režim s dlhým{1}}dosahom (1310 nm), až 10 km
1000Base-PR: Predĺžený dosah (1550 nm), dojazd 40 km
1000Base-ZX: Ultra{0}}dlhý dosah, prenos 80 – 120 km
Pri cene 15 – 40 USD za modul ponúkajú 1Gbps transceivery najnižšiu prekážku pre optické pripojenie. V roku 2025 zostávajú najviac nasadzovanou kategóriou sadzieb.
10 GB základne (10 Gbps - 10 Gigabit Ethernet)
Súčasný štandard hlavného prúdu. Podľa IMARC Group (2024) segment 10 – 40 Gbps predstavoval najväčší podiel na trhu, čo predstavuje väčšinu nasadení dátových centier a podnikových sietí.
Multimódové označenia:
10 GBase-SR(Short Reach): 850nm, 300m na OM3, 400m na OM4
10GB-LRM(Long Reach Multimode): -špecifické pre dodávateľa, mierne rozšírené vzdialenosti SR
Možnosti jedného-režimu:
10 GB-LR(Dlhý dosah): 1310 nm, štandardne 10 km
10GB-ER(Rozšírený dosah): 1550 nm, dojazd 40 km
10 GBase-ZR: 1550nm, 80km prenos
40 GB a 100 GB
Aplikácie s vysokou{0}}hustotou využívajú paralelnú optiku{1}}Vysielače a prijímače G a 100G využívajú 4- alebo 10-kanálové architektúry:
40 GB základne-SR4: 4 × 10 Gbps pruhy cez multimode (OM3: 100 m, OM4: 150 m)
100 GB základne-SR4: 4 x 25 Gbps pruhy, rovnaké obmedzenia vzdialenosti
100 GB základne-SR10: 10× 10Gbps pruhy, vyžaduje MPO-24 konektory
100 GB základne-LR4: Jeden-režim 4× 25 Gb/s s použitím vlnových dĺžok CWDM, dosah 10 km
Beyond 100G: The AI-Driven Explosion
Fortune Business Insights (2025) reports the >Segment 400 Gbps sa zrýchľuje na 16,31 % CAGR. Google a hyperscalery nasadili len v roku 2024 viac ako 5 miliónov modulov 800G DR8. Koherentný predaj zásuvných zariadení sa zdvojnásobil na 600 miliónov dolárov ročne.
Aktuálne špičkové-hodnoty:
400 GB základne: QSFP-formátový faktor DD, modulácia 8× 50 Gb/s PAM4
800 GB základne: Formát OSFP, 8 × 100 Gbps kanálov
1.6T: Objavuje sa vo fáze testovania v roku 2025 pre látky ďalšej{1}}generácie
Klasifikačný rozmer 3: Hodnoty prenosovej vzdialenosti
Hodnoty vzdialenosti vysielača a prijímača neindikujú len „ako ďaleko to zájde“-, ale kódujú špecifické rozpočty optického výkonu, tolerancie rozptylu a optimalizáciu vlnovej dĺžky.
Systém označovania vzdialenosti:
SR (krátky dosah)
Multimódové aplikácie: Typické 300-550 m
Používa vlnovú dĺžku 850 nm
Najnižšia cena, najvyššia hustota portov
48 % zásielok transceiverov v roku 2024 podľa Market Reports World
LR (dlhý dosah)
Jeden-režim: Až 10 km pri 1310 nm
Požiadavky na stredný optický výkon
Najbežnejší podnikový a kampusový štandard
Pokrýva 99 % prepojení od budovania-k{2}}budovaniu do 10 km
ER (rozšírený dosah)
Jediný-režim: 40 km pri 1 550 nm
Vyšší vysielací výkon (typicky 2-4dBm)
Používa sa na agregáciu metra, pripojenie vzdialeného miesta
Vyžaduje nízko{0}}stratové vlákno a kvalitné konektory
ZR (Extended Extended Reach)
Jediný-režim: 80 km+ pri 1 550 nm
Vysoký vysielací výkon (5-7dBm) a citlivé prijímače
Aplikácie telekomunikačných operátorov
Niektorí predajcovia ponúkajú varianty ZR120 (120 km) s prísnejšími špecifikáciami
Dôležité obmedzenie: Hodnoty vzdialenosti predpokladajú špecifické typy vlákien a kvalitu pripojenia. 10G-LR transceiver dimenzovaný na 10 km môže dosiahnuť 7 km iba vtedy, ak strata vlákna presiahne 0,5 dB/km alebo ak konektory nízkej{6}}kvality pridajú 0,5 dB+ a viac na jedno pripojenie.
Jeden klient nasadil 10G-SR transceivery na existujúcu jedno{2}}režimovú infraštruktúru za predpokladu, že „to by malo fungovať“. Výsledok: občasné straty paketov a zlyhania spojenia, pretože 850nm vlnová dĺžka a multimódová optika štartu SR sa nedokázala efektívne spojiť s 9μm jedno-režimovým jadrom. Riešenie si vyžadovalo výmenu všetkých 47 vysielačov a prijímačov za vhodné moduly LR-s dodatočným vybavením za 14 100 USD.
Dimenzia klasifikácie 4: Vlnová dĺžka a technológie WDM
Vysielače a prijímače vysielajú na špecifických infračervených vlnových dĺžkach vybraných pre minimálny útlm vlákna a štandardizáciu kalibrácie NIST.
Štandardné "sivé" vlnové dĺžky
Podľa dokumentácie C&C Technology Group a VCELINK šedé transceivery pracujú na troch primárnych vlnových dĺžkach:
850 nm: Len multimód, používa laserové zdroje VCSEL, najnižšia cena
1310 nm: Primárne pásmo s jedným-režimom, charakteristika vyváženého rozptylu
1550 nm: Rozšírený dosah v jednom-režime, najnižší útlm vlákna (0,2 dB/km)
Sivé vysielače/prijímače používajú jednu vlnovú dĺžku a vyžadujú vyhradené vlákna vlákna-jeden na vysielanie a jeden na príjem.

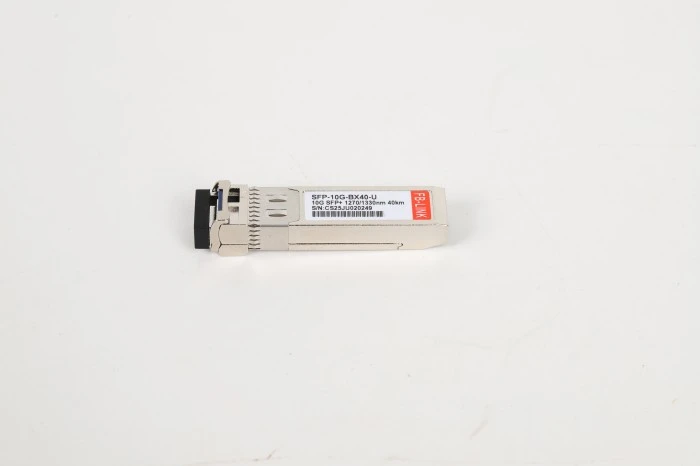

BiDi (obojsmerné) vysielače a prijímače
Technológia BiDi využíva WDM na vysielanie a príjem na jednom vlákne. Podľa technických špecifikácií VERSITRONu typické BiDi páry používajú kombinácie vlnových dĺžok 1310nm/1490nm alebo 1310nm/1550nm.
Každý BiDi modul obsahuje integrovaný WDM multiplexer/demultiplexer. Vysielače a prijímače musia byť nasadené v pároch:
Modul A: TX 1310nm, RX 1490nm
Modul B: TX 1490nm, RX 1310nm
BiDi znižuje požiadavky na optickú infraštruktúru o 50 %, čo je cenné na vzdialených miestach alebo v preťažených potrubných systémoch. Oba smery však zdieľajú rovnaký energetický rozpočet vlákna, takže maximálny dosah zvyčajne klesá o 20-30 % v porovnaní s ekvivalentmi s dvoma vláknami.
CWDM (multiplexovanie s hrubým delením vlnovej dĺžky)
Rozstup CWDM využíva 20nm separáciu kanálov, podporuje 8 kanálov v 1310nm okne a 8 kanálov v 1550nm okne. Technická dokumentácia FluxLight špecifikuje:
1310nm okno: 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410nm 1550nm okno: 1470, 1490, 1510, 1530, 151950, 151950, 151950,
CWDM vyniká tam, kde je počet vlákien obmedzený, ale strata vlákien nie je kritická-typické aplikácie zahŕňajú siete kampusov, okruhy metra a prepojenia dátových centier do 40 km.
DWDM (Dense Wavelength Division Multiplexing)
DWDM dosahuje rozstup kanálov 50 GHz alebo 100 GHz (oddelenie vlnových dĺžok 0,4 nm alebo 0,8 nm), čo umožňuje 40-96 kanálov v pásme C- (1530-1565 nm). SmartOptics poznamenáva, že systémy DWDM často využívajú zosilňovače vlákien dopovaných erbiom (EDFA), ktoré súčasne zosilňujú všetky kanály bez individuálnej regenerácie.
Podľa Mordor Intelligence (2025) presiahnu výdavky na dopravu DWDM do roku 2029 3 miliardy dolárov, čo bude spôsobené výfukovými plynmi z metra a požiadavkami na prepojenie dátových centier v hyperškále. Nové koherentné DWDM transceivery podporujú štandardy 400ZR a 800ZR, čo umožňuje 400-800 Gbps na vlnovú dĺžku na vzdialenosti 80-120 km.
Klasifikačný rozmer 5: Normy formového faktora
Form factor definuje fyzickú veľkosť, elektrické rozhranie a hustotu portov modulu transceivera.
Legacy Form Factors
GBIC (Gigabit Interface Converter)
Zavedené v roku 1995, zastarané v roku 2010
Veľký rozmer (2,25" × 1,25" × 0,5")
Hot{0}}vymeniteľné, ale obmedzené na 1 – 2 Gb/s
Nájdené iba v staršom zariadení podľa dokumentácie OptCore
SFF (Small Form Factor)
Konfigurácie 2×5 alebo 2×7 pinov
Nie je možné{0}}vymeniť za chodu{1}}vyžaduje vypnuté-zariadenie
Do roku 2005 z veľkej časti nahradený SFP
Súčasné hlavné formové faktory
SFP (Small Form{0}}Factor Pluggable)
Najúspešnejší štandard transceiveru podľa Cablify (2024). SFP dominuje aplikáciám s rýchlosťou 1 Gbps:
Rozmery: 0,53" × 0,53" × 2,24"
LC alebo RJ-45 konektory
Jednokanálový-vymeniteľný{1}}dizajn
Podporuje 100 Mbps až 4,25 Gbps v závislosti od variantu
Najnižšie náklady na port
SFP+ (Enhanced Small Form{1}}Factor Pluggable)
10Gbps evolúcia SFP, ktorá zachováva rovnaké fyzické rozmery pri podpore vyšších rýchlostí:
Primárny prípad použitia 10 Gigabit Ethernet
Podporuje tiež 8G/16G Fibre Channel
Spätne kompatibilný v portoch SFP+ (moduly SFP fungujú v slotoch SFP+)
IMARC Group (2024) uvádza SFP+ ako vedúci segment pre podnikové nasadenia 10G
XFP (10 Gigabit Small Form-Factor Pluggable)
Starší štandard 10G, teraz do značnej miery nahradený SFP+:
Väčší záber ako SFP+
Nižšia hustota portov
Vyššia spotreba energie
C&C Technology Group (2022) poznamenáva, že XFP je „neuveriteľne zriedkavé nájsť v novom vybavení“
Tvarové faktory s vysokou-hustotou
QSFP/QSFP+ (Quad Small Form-Factor Pluggable)
Štvorkanálová architektúra umožňujúca rýchlosť 40 Gb/s:
4× 10Gbps pruhy
MPO alebo LC konektory
Podporuje breakout káble (1× 40G až 4× 10G)
Používa sa v architektúrach dátových centier-spine leaf
QSFP28
Upgradované na 100 Gbps (4 × 25 Gbps pruhy):
Rovnaký fyzický tvarový faktor ako QSFP+
Spätne kompatibilné porty
Dominantné 100G riešenie-fibermall.com uvádza toto ako hlavné nasadenie 100G
QSFP56
Podporuje 200 Gigabit Ethernet (4 × 50 Gbps):
Modulácia PAM4 pre zvýšenú spektrálnu účinnosť
Stredná-etapa medzi QSFP28 a QSFP-DD
QSFP-DD (dvojitá hustota)
Podľa Edgeium (2025) má QSFP-DD ďalší rad elektrických kontaktov:
8 elektrických pruhov
Celková priepustnosť 400 Gbps (8 × 50 Gbps)
Spätne kompatibilné s tvarovými faktormi QSFP v hornom rade
Rýchlo získava prijatie v nasadení v rokoch 2024 – 2025
CFP/CFP2/CFP4/CFP8
Skupina C Form-Factor Pluggable sa zameriava na aplikácie 100G-400G:
CFP: 100 Gb/s jeden-kanál alebo 40 Gb/s súhrnne, najväčšia stopa
CFP2: Polovičná veľkosť CFP, lepšia energetická účinnosť
CFP4: Štvrťročná veľkosť CFP, optimalizovaný tepelný dizajn
CFP8: Rozmery CFP2, ale kapacita 400 Gb/s, 4× hustota šírky pásma
Equal Optics (2025) poznamenáva, že CFP8 poskytuje súhrnnú bitovú rýchlosť 400 Gb/s, vďaka čomu je vhodný pre metro a regionálne aplikácie.
OSFP (Octal Small Form{0}}Factor Pluggable)
Najnovší štandard ultra{0}}vysokej{1}}hustoty:
8 kanálov pri rýchlosti 100 Gb/s každý=800Gb/s spolu
Plán vývoja pre kanály s rýchlosťou 200 Gb/s=1.6Tb/s
Breakout režim podporuje pripojenia k modulom QSFP-DD, QSFP28 a niektorým modulom SFP28
Edgeium to stavia ako budúcnosť hyperškálových prepojení
Klasifikačný rozmer 6: Typy konektorov
Konektory poskytujú mechanické a optické rozhranie medzi transceiverom a optickým káblom. Nezhodné konektory spôsobujú úplné zlyhanie prenosu.
LC (Lucent konektor)
De facto štandard pre moderné SFP a SFP+ transceivery:
Malý tvarový faktor (1,25 mm objímka)
Tlačný-západkový mechanizmus
Podporuje jeden{0}}režim aj viacrežim
Duplexná konfigurácia LC pre samostatné TX/RX vlákna
AscentOptics reports LC ponúka „vysoko{0}}hustotné pripojenie ideálne pre dátové centrá“
SC (konektor predplatiteľa)
Starší dizajn zatlačenia-vytiahnutia{1}}:
Väčšia objímka 2,5 mm
Používa sa so staršími modulmi GBIC, X2, XENPAK
Niektoré moduly QSFP a CFP pre 40G/100G
IMARC Group (2024) uvádza segment SC konektorov ako lídra v podiele na trhu, čo odráža inštalovanú základňu a nie nové nasadenia
V nových inštaláciách sa nahrádza LC
MPO/MTP (zapnuté viac-vláknové-vlákno)
Paralelná optika s vysokou{0}}hustotou:
12 alebo 24 vlákien v jednom konektore
Používa sa s QSFP, CFP, QSFP-DD, OSFP pre 40G-800G
Umožňuje 4-prúdové, 8-prúdové alebo 10-prúdové architektúry transceiverov
Vyžaduje špecializované hlavné káble a patch panely
ST (rovný hrot)
Bajonetový-konektor:
Bežné v starších inštaláciách a vonkajších vláknach
Nepoužíva sa na samotných moderných optických transceiveroch
Zostáva populárny na optických patch paneloch pre svoj robustný uzamykací mechanizmus
Dokumentácia Ubiquiti varuje pred zmiešaním typov leštenia konektorov (leštený uhol-vs fyzický kontakt)
RJ-45
Medený-konektor pre optické-konverzie-médií Ethernet:
Používa sa na medených moduloch SFP, ktoré premieňajú chrbticu vlákna na medený okraj
Umožňuje 100 m medené predĺženie od bodu agregácie vlákien
Nie je to skutočný optický konektor, ale objavuje sa na niektorých moduloch transceivera
Štandardy farebného kódovania
FluxLight dokumentuje kritický, ale často{0}}ignorovaný systém farebných kódov:
Žlté telo konektora: Jedno{0}}režimová kompatibilita s vláknom
Oranžovo/čierne/sivé telo konektora: Kompatibilita s multimódovými vláknami
Modrá čižma: Jedno{0}}režimové vlákno, keď je konektor krytu spúšťacieho zariadenia
Béžová čižma: Konektor multimódového vlákna pri kryte batožinového priestoru
Zelený konektor: Uhlové-leštené vlákno pre aplikácie PON (nie je kompatibilné s vysielačmi a prijímačmi s fyzickým kontaktom)
Miešanie typov konektorov vyžaduje káble adaptérov, z ktorých každý pridáva stratu vloženia 0,3-0,75 dB a potenciálne problémy so spätným odrazom.
Skutočné{0}}zlyhania svetových kombinácií
Pochopenie interakcie klasifikácií zabraňuje drahým chybám.
Prípad 1: Úspora 300 000 USD, ktorá nebola
Podľa Edgeium (2025) jeden zákazník Cisco vždy kupoval optiku OEM-značky. Počas svojho prvého nasadenia 100GbE otestovali alternatívy tretích strán-a „vymenili OEM optiku QSFP-100G-LR-S za ekvivalenty značky Edgeium-, čím ušetrili takmer 300 000 USD.“
Kľúč: zhoda presných špecifikácií vo všetkých šiestich klasifikačných dimenziách. Inžinieri Edgeium nakódovali svoje moduly pre úplnú kompatibilitu OEM vrátane vlastných sád funkcií. Všeobecné „dostatočne blízko“ vysielače a prijímače zlyhávajú, pretože im chýba digitálna diagnostika-špecifická pre dodávateľa, prahové hodnoty DOM (Digital Optical Monitoring) alebo profily tepelného manažmentu.
Prípad 2: Prekvapenie v režime jedného-režimu
Edgeium dokumentuje ďalšieho klienta, ktorý „nasadil optiku SFP-10G-LRM na existujúcom zariadení na výrobu káblov s jedným režimom, ale narazil na občasnú stratu paketov a problémy s pripojením.“
Problém: LRM (Long Reach Multimode) transceivery používajú 1310nm vlnovú dĺžku, ale s multimódovou úpravou štartu. Zatiaľ čo vlnová dĺžka zodpovedá prevádzkovému oknu vlákna s jedným-videom, nesúlad modálneho priemeru poľa a preplnené jadro spôsobili neefektívne spojenie, ktoré poskytlo iba 15 – 20 % očakávaného optického výkonu. Na prahu citlivosti prijímača mierne zmeny teploty alebo kontaminácia konektora stlačili prijímač pod minimálny detekovateľný signál.
Riešenie si vyžadovalo analýzu skutočného priemeru poľa v režime vláknitého závodu, potom nasadenie buď skutočných 10G-LR jedno-vysielačov s prijímačom alebo akceptovanie zníženej vzdialenosti s LRM v jednom-režime (neodporúča sa).
Prípad 3: Nesprávny výpočet OM3 vs OM4
Regionálny poskytovateľ zdravotnej starostlivosti inovoval z 1G na 10G kampusovú sieť v roku 2023. Ich existujúci multimodálny závod zmiešal OM2 (inštalovaný v rokoch 2008 – 2012) a OM3 (inštalovaný v rokoch 2013 – 2019).
Zakúpili si 10GBase{1}}vysielače SR s dosahom 300 m na OM3. V budovách OM3 fungovali prepojenia perfektne. V budovách OM2 sa pri každom behu presahujúcom 82 metrov vyskytla vysoká bitová chybovosť.
prečo? 10GBase-SR závisí od modálnej šírky pásma. Šírka pásma OM2 500 MHz·km obmedzuje prenos 10G na 82 m podľa špecifikácií FluxLight, zatiaľ čo 2000 MHz·km OM3 umožňuje 300 m. Vysielače a prijímače boli rovnaké{11}}obmedzujúcim faktorom bola šírka pásma vlákna.
Rozlíšenie si vyžadovalo buď vylepšenie optických vlákien (drahé) alebo nasadenie 10GBase-LRM transceiverov v budovách OM2 (tieto používajú špeciálne režimové kondicionovanie na predĺženie dosahu OM2 o niečo viac ako 82 m, hoci výsledky sa líšia podľa dodávateľa).
Finančný dopad nesprávnej klasifikácie
Trhové spravodajstvo z Fortune Business Insights (2025) odhaľuje rozsah ekonomiky transceivera:
Globálny trh: 12,62 miliardy dolárov (2024) → 42,52 miliardy dolárov (2032)
Segment dátového centra: 61 % príjmov v roku 2024
Hyperscale CapEx: 215 miliárd USD v prírastkoch kapacity v roku 2025
Súdržné zásuvné prvky: 600 miliónov dolárov na trhu (zdvojnásobenie v roku 2024)
Zásielky modulov 800G: +60% rast plánovaný na rok 2025
Napriek tomu Gartner Research označil "OEM optiku" za "najväčší podvod v sieti" podľa správ Edgeium. Jedna logistická spoločnosť ušetrila 2,1 milióna dolárov modernizáciou siedmich zariadení na 10G pomocou kompatibilných vysielačov a prijímačov- tretích strán.
Úlovok? Vysielače a prijímače tretích strán{0} sa musia presne zhodovať so všetkými šiestimi dimenziami klasifikácie. Jediný nesúlad špecifikácií spôsobuje zlyhania v rozsahu od úplnej neoperácie- až po občasné chyby, ktoré prejdú počiatočným testovaním, ale pri zaťažení sa zhoršia.
Typické rozdiely v nákladoch (ceny 2024 – 2025):
1G SFP: 15 – 40 USD (komoditný trh)
10G SFP+ SR (multimode): 25 USD-60 USD tretia strana, 200 USD – 400 USD OEM
10G SFP+ LR (jeden-režim): 45 USD-120 USD tretia strana, 400 USD – 800 USD OEM
40G QSFP+ SR4: 80 USD-180 USD tretia strana, 600 USD – 1 200 USD OEM
100G QSFP28 LR4: 180 USD-450 USD tretia strana, 2 000 USD – 4 000 USD OEM
400G QSFP-DD FR4: 800 USD-1 800 USD tretia strana, 8 000 USD – 15 000 USD OEM
Úspory sa znásobujú na stovkách alebo tisíckach portov. Pri problémoch s kompatibilitou-netestovaných dodávateľov však postupujte opatrne, pretože nestabilita siete má oveľa väčšiu hodnotu ako úspory na vysielači.
Vznikajúce klasifikačné kategórie
Silikónová fotonika
Fortune Business Insights (2025) identifikuje kremíkovú fotoniku medzi kľúčové pokroky „výrazne zlepšujúce prenosovú kapacitu pre hyperškálové dátové centrá“.
Silikónová fotonika integruje optické komponenty na štandardných kremíkových substrátoch, čo umožňuje:
Nižšie výrobné náklady vďaka fab procesom CMOS
Vyššia hustota portov vďaka integrácii-rozsahu čipu
Znížená spotreba energie (kritická pri rýchlosti 400G+)
Zlepšenie tepelného manažmentu
Intel, Cisco a InnoLight vedú k nasadeniu kremíkovej fotoniky. Táto technológia umožňuje vstup transceiverov 800G a 1,6T do výroby v roku 2025.
Co{0}}balená optika (CPO)
Podľa Mordor Intelligence (2025) plány dátového centra Meta z roku 2025 vyžadujú „fabriská na vlákna na mieste“, čiastočne na podporu pilotných projektov CPO.
CPO integruje transceivery priamo s prepínačmi ASIC v rovnakom balíku:
Odstraňuje elektrické prekážky SerDes
Znižuje spotrebu energie o 30-40% pri rýchlostiach 1,6T+
Znižuje latenciu odstránením oneskorení elektrického-optického rozhrania
Vyžaduje si novú paradigmu infraštruktúry-priamo sa pripája k prepínacím čipom
Časový plán prijatia: Obmedzené pilotné projekty v roku 2025, objemové nasadenia v rokoch 2027 – 2030, keďže štandardy dozrievajú.
Koherentné zásuvné moduly
Tradičná koherentná optika si vyžadovala špeciálne police pre transpondéry. Nové štandardy ako 400ZR a 800ZR spájajú DSP do pripojiteľných tvarových faktorov.
Mordor Intelligence uvádza: „Americkí sieťoví operátori nahrádzajú-poličky OTN na dlhé vzdialenosti 400G koherentnými zásuvnými modulmi, aby zefektívnili ekonomiku trasy.“
Výhody:
Jedna-vlnová dĺžka 400 Gb/s na 80 – 120 km (oproti 4 x 100 G pruhom)
Metro DWDM bez externých transpondérov
Zjednodušené operácie a zmenšený priestor v stojane
Umožňuje architektúru „vlákno ako sieť“.
Technológia Quantum Dot
IMARC Group (2024) poznamenáva, že predajcovia sa „zameriavajú na technológiu kvantových bodiek na výrobu malých zariadení, čo podporuje rast trhu“.
Kvantové bodové svetelné zdroje ponúkajú:
Teplotne-stabilná vlnová dĺžka (znižuje požiadavky na reguláciu teploty DWDM)
Nižší prahový prúd (vylepšená energetická účinnosť)
Širšia modulačná šírka pásma umožňujúca vyššie rýchlosti
Potenciál pre integráciu-čipu v kremíkovej fotonike
Stále vychádza z výskumnej fázy, pričom komerčné nasadenie sa očakáva v rokoch 2026-2028.
Ako vybrať správnu klasifikáciu vysielača a prijímača
Vzhľadom na šesť{0}}rozmernú zložitosť použite tento rámec rozhodovania:
Krok 1: Definujte požiadavky na vzdialenosť
Zmerajte skutočnú dĺžku kábla, pridajte 20 % maržu pre prepojovacie panely a budúce presmerovanie:
<300m: Multimode životaschopný, najnižšia cena
300 m - 2 km: Multimódový (OM3/OM4) alebo jeden{2}}režim v závislosti od budúcich potrieb šírky pásma
2 km - 10 km: Vyžaduje sa jednoduchý-režim, LR transceivery
10-40 km: Jedno{0}}režimové ER transceivery
40-80 km: Jednorežimové{0}}vysielače a prijímače ZR
>80 km: Koherentný alebo zosilnený DWDM
Krok 2: Stanovte požiadavky na šírku pásma
Zvážte súčasné aj budúce 5-ročné potreby:
1 Gbps: SFP vhodný pre väčšinu podnikových aplikácií
10 Gbps: SFP+ mainstream, výborná cena/výkon
25 Gbps: SFP28, často používaný v 100G breakout konfiguráciách
40 Gbps: QSFP+, bežné v agregačných vrstvách
100 Gbps: QSFP28, aktuálny štandard dátového centra
200 Gbps: QSFP56, vznikajúca adopcia
400 Gbps: QSFP-DD alebo CFP8, hyperscale a veľké podniky
800 Gbps: OSFP, špičkové-nasadenia
Krok 3: Určite typ vlákna
Ak vláknina už existuje:
Identifikujte nainštalované vlákno (skontrolujte plášte káblov, záznamy o inštalácii alebo testovanie OTDR)
Starší multimód OM1/OM2 =, obmedzuje vzdialenosti 10G
OM3/OM4=moderný multimód, podporuje 10G na užitočné vzdialenosti
OS1/OS2=jednoduchý-režim, podporuje všetky vzdialenosti v rámci energetického rozpočtu
Pri inštalácii nového vlákna:
<500m and budget-constrained: OM4 multimode
>500 m alebo budúca-náprava: OS2 single-režim (podporuje všetky budúce rýchlosti)
Krok 4: Priraďte faktor tvaru k zariadeniu
Skontrolujte špecifikácie prepínača/smerovača:
Aké porty sú k dispozícii? (SFP, SFP+, QSFP28 atď.)
Aké protokoly sú podporované?
Akékoľvek požiadavky alebo obmedzenia na kompatibilitu dodávateľa?
Sú schválené vysielače a prijímače- tretích strán? (pozrite si záručné podmienky)
Krok 5: Vyberte vlnovú dĺžku
Pre sivé transceivery:
Multimode: 850nm (iba voliteľné)
Single{0}}režim<10km: štandard 1310nm
Single-mode >10 km: 1550 nm pre rozšírený dosah
Pre aplikácie WDM:
BiDi: Zodpovedajúce páry 1310nm/1490nm alebo 1310nm/1550nm
CWDM: Špecifikujte kanál vlnovej dĺžky (1270-1610nm)
DWDM: Zadajte frekvenciu/vlnovú dĺžku siete ITU (C-pásmo)
Krok 6: Potvrďte kompatibilitu konektora
Prispôsobte konektor vysielača a prijímača inštalovanému káblovému systému:
LC najbežnejšie pre SFP/SFP+
MPO pre-vysokú hustotu 40G/100G/400G
Ak sa nezhodujú, zaobstarajte si vhodné káble adaptéra a zohľadnite stratový rozpočet
Krok 7: Overte kompletné špecifikácie
Pred objednávkou potvrďte túto zhodu na oboch koncoch každého odkazu:
Tvarový faktor vyhovuje portom zariadenia
Dátová rýchlosť sa zhoduje alebo je spätne{0}}kompatibilná
Režim vlákna (MM/SM) zodpovedá káblovému zariadeniu
Vlnová dĺžka vhodná pre vzdialenosť a vlákno
Zhodné konektory alebo dostupné adaptéry
Menovitá vzdialenosť presahuje skutočnú dĺžku kábla plus rezervu
Osvedčené postupy testovania a overovania
Po inštalácii vysielačov a prijímačov skontrolujte výkon:
1. Prepojte svetlo a základné pripojenie
Najjednoduchší test-rozsvietia sa LED diódy prepojenia a môžu zariadenia pingnúť?
Ak nesvieti prepojenie: Skontrolujte vloženie konektora a uistite sa, že vlákno nie je prevrátené (TX→TX nebude fungovať)
Ak prerušované spojenie: Podozrenie na kontamináciu, zlé usadenie konektora alebo hraničný optický rozpočet
2. Merania optického výkonu
Použite optický merač výkonu alebo diagnostiku sieťového zariadenia:
Zmerajte výkon TX na vysielači (mali by zodpovedať špecifikáciám údajového listu)
Zmerajte RX výkon na prijímači
Vypočítať stratu spojenia: TX výkon - RX výkon=celková strata spojenia
Porovnajte s rozpočtom výkonu vysielača (údajový list uvádza maximálne prijateľné straty)
Podľa odporúčaní AscentOptics sú merania v dBm kritické na zabezpečenie toho, aby „vysielače a prijímače fungovali v prijateľnom rozsahu na udržanie optimálneho výkonu“.
3. Testovanie bitovej chybovosti
Generujte testovaciu prevádzku a monitorujte štatistiku chýb:
Nulové chyby za 24 hodín označujú zdravé prepojenie
Občasné chyby naznačujú okrajový optický rozpočet alebo problémy s kvalitou vlákna
Vysoká miera chybovosti indikuje nesprávne typy transceiverov, znečistené konektory alebo nedostatočný výkon RX
4. Environmentálne záťažové testovanie
Test za najhorších-prípadov:
Extrémne teploty (ak zariadenie pracuje v neklimatizovaných priestoroch)
Maximálna dĺžka kábla
Maximálne dátové zaťaženie (niektoré vysielače a prijímače sa pri trvalom 100% využití zhoršujú)
Sprievodcovia riešením problémov FluxLight odporúčajú skontrolovať:
Vláknové línie neporušené (žiadne uvoľnené spojenia, zlomené pramene)
Strata vlákna v rámci rozpočtu (môže vyžadovať OTDR na dlhé obdobia)
Optické rozhrania čisté (kontaminácia spôsobuje stratu vloženia 1-3dB+)
Rýchlosti prenosu zariadení sa zhodujú (žiadne nesúlady rýchlosti)
Často kladené otázky
Môžem použiť multimódový transceiver na jedno{0}}vlákne?
Nie. Multimódové vysielače a prijímače nedokážu dosiahnuť úspešný prenos ani na krátkych dĺžkach vlákna s jedným-režimom z dôvodu nesúladu priemeru jadra (50-62,5μm multimódový oproti 8-9μm jednorežimový). Multimódový svetelný zdroj prepĺňa jednorežimové jadro, čo spôsobuje katastrofickú stratu energie.
Jedno{0}}režimové vysielače a prijímače technicky fungujú na krátke viacrežimové vzdialenosti, no stoja 2-3× viac ako viacrežimové ekvivalenty, bez toho, aby boli výkonnostné. Použite správny typ transceivera pre vaše vlákno.
Čo sa stane, ak zmiešam vlákno OM3 a OM4 v rovnakom prepojení?
Prepojenie funguje na nižšej špecifikácii. Ak pripojíte 10 GBase-vysielač SR cez segmenty OM3 a OM4, maximálna vzdialenosť je obmedzená 300 m OM3-, nie 400 m OM4.
Obmedzujúcim faktorom je modálna šírka pásma. Odkaz je len taký dobrý, ako dobrý je jeho najhorší segment.
Fungujú transceivery s vyššou-rýchlosťou na portoch s nižšou{1}}rýchlosťou?
Niekedy, ale s výhradami:
SFP v porte SFP+: Áno, pracuje rýchlosťou SFP (max. 1 Gbps)
SFP+ v porte SFP: Zvyčajne žiadne-SFP+ nespotrebúva viac energie, než poskytujú porty SFP
QSFP28 v porte QSFP+: Zvyčajne áno, vyjednáva na 40 Gbps
QSFP+ v porte QSFP28: Áno, pracuje rýchlosťou 40 Gbps
Špecifickú podporu spätnej kompatibility nájdete v dokumentácii k zariadeniu. Niektorí predajcovia zámerne zakazujú prevádzku so zmiešanou{1}}rýchlosťou.
Koľko energie potrebujem pre môj odkaz?
Vypočítajte celkovú stratu odkazu:
Útlm vlákna: (dĺžka kábla v km) × (strata vlákna na km)
Strata konektora: (počet konektorov) × (0,3 – 0,75 dB na konektor)
Strata spoja: (počet spojov) × (0,1 – 0,3 dB na spoj)
Pridajte 3 dB bezpečnostnú rezervu pre starnutie a zmeny teploty
Porovnajte celkovú stratu s rozpočtom napájania transceivera (technický list TX výkon mínus minimálna citlivosť RX). Ak vypočítaná strata prekročí energetický rozpočet, spojenie nebude fungovať spoľahlivo.
Môžu obojsmerné vysielače a prijímače fungovať s bežnými -vysielačmi a prijímačmi s dvoma vláknami?
Nie. BiDi transceivery vyžadujú zladený BiDi pár s komplementárnymi vlnovými dĺžkami na opačnom konci. BiDi transceiver nemôžete pripojiť k štandardnému duplexnému transceiveru-vlnové dĺžky a prevádzka s jedným-vláknom sú nekompatibilné.
BiDi je technológia všetko{0}}alebo{1}}pre každé optické prepojenie.
Prečo moje 10G prepojenie funguje prerušovane?
Podľa dokumentácie na riešenie problémov FluxLight a AscentOptics prerušované 10G prepojenia zvyčajne pochádzajú z:
Hraničná optická mohutnosť: RX výkon blízko prahu citlivosti, menšie zmeny (teplota, vibrácie) ho tlačia pod minimum
Špinavé konektory: Kontaminácia spôsobuje stratu 1-3 dB, čím sa okrajové spoje dostanú do zóny zlyhania
Nesprávny typ vlákna: Použitie SR na vlákne OM1 nad 33 m spôsobuje vysokú BER
Disperzia: Jedno{0}}režimové odkazy v blízkosti maximálnej vzdialenosti môžu mať problémy s chromatickým rozptylom
Riešenie: Zmerajte optický výkon na oboch koncoch, vyčistite všetky konektory, overte, či špecifikácie vlákna zodpovedajú hodnotám vysielača/prijímača a zvážte inováciu na výkonnejšie -vysielače/prijímače, ak je rozpočet na straty obmedzený.
Sú vysielače a prijímače- tretích strán spoľahlivé?
Podľa prípadových štúdií Edgeium, správne skonštruované transceivery{0}} tretích strán poskytujú výkon „plne kompatibilný, doživotná záruka, bez porúch“ pri 60 – 80 % úspore nákladov v porovnaní s OEM.
Kľúčom je kvalifikácia dodávateľa:
Kódujú transceivery pre vášho konkrétneho dodávateľa zariadení?
Podporujú DOM a súpravy funkcií{0}}konkrétnych dodávateľov?
Aká je ich záruka a proces RMA?
Môžete otestovať vzorky pred objemovým nákupom?
Označenie Gartner Research pre OEM optiku „najväčší trhák v sieti“ odráža obrovské cenové prirážky s minimálnou technickou diferenciáciou. Pri problémoch s kompatibilitou od neznámych predajcov- však postupujte opatrne.
Aký je rozdiel medzi SFP+ a XFP pre 10G?
Obe podporujú 10 Gigabit Ethernet, ale:
SFP+:
Menší tvarový faktor (rovnaká veľkosť ako 1G SFP)
Vyššia hustota portov
Nižšia spotreba energie
Do roku 2012 sa stal dominantným štandardom
XFP:
Väčšia stopa
Nižšia hustota portov
Vyššia spotreba energie na port
Do značnej miery zastarané{0}}C&C Technology Group poznamenáva, že je „neuveriteľne zriedkavé nájsť nové vybavenie“ s podporou XFP
Ak máte zariadenie s oboma možnosťami, použite SFP+ pre nižšie náklady, vyššiu hustotu a lepšiu budúcu kompatibilitu.
Budúcnosť klasifikácie transceiverov
Typy optických transceiverov sa budú naďalej fragmentovať, pretože požiadavky na šírku pásma sa zrýchľujú.
Kľúčové trendy zo spravodajstva o trhu:
1. AI-Explózia šírky pásma riadená umelou inteligenciou
Fortune Business Insights (2025): ">Segment s rýchlosťou 400 Gb/s sa zrýchľuje na 16,31 % CAGR" poháňaný tréningovými klastrami AI. 5 miliónov+ 800nasadení G DR8 od spoločnosti Google v roku 2024 signalizuje posun hlavného prúdu smerom k ďalšej-generácii tvarových faktorov.
Sieťoví architekti musia naplánovať 800G a 1,6T transceivery do rokov 2027-2028, aby podporovali pracovné zaťaženie AI/ML.
2. Koherentný je pripojiteľný
Koherentné DWDM transceivery tradične vyžadovali špecializované regálové vybavenie v cene 50 000 – 200 000 USD na miesto. Nové zásuvné moduly 400ZR a 800ZR to znižujú na moduly 2 000 – 8 000 USD v existujúcich slotoch prepínačov.
Dopad: Metro siete sa presunú z diskrétnych platforiem DWDM k architektúram „vlákno ako sieť“, kde sa prepínače pripájajú priamo cez WDM, čím sa eliminujú dopravné zariadenia.
3. Zrenie kremíkovej fotoniky
Fotonické integrované obvody znížia veľkosť transceivera, spotrebu energie a náklady a zároveň umožnia nové funkcie. Market Reports World predpokladá, že to do roku 2033 poháňa 9,22 % CAGR trhu.
Pozrite sa na hybridné kremíkové lasery{0}}III/V, ktoré dosiahnu sériovú výrobu v rokoch 2025 – 2026.
4. 5G Transport Acceleration
GSMA projektuje, že 5G pokrýva jednu-tretinu svetovej populácie do roku 2025. Každá bunková lokalita vyžaduje spätné pripojenie<1ms latency-specifications that demand high-quality transceivers.
Ázijsko{0}}pacifický región vedie s 16,47 % CAGR vďaka nasadeniu 5G v Číne, Indii, Japonsku a Južnej Kórei na spravodajstvo Mordor.
5. Spolu-vyvolanie balenej optiky
CPO naruší tradičné klasifikácie transceiverov integráciou optiky s prepínačmi ASIC. Meta, Amazon a Microsoft spúšťajú pilotné projekty v roku 2025 so zameraním na hromadné nasadenie v rokoch 2027 – 2030.
Tým sa neodstraňuje zložitosť vysielača a prijímača{0}, ale presúva sa z pripojiteľných modulov na dizajn prepínačov. Sieťoví architekti musia pochopiť dôsledky CPO pre návrh infraštruktúry a správu vlákien.
Zrátané a podčiarknuté
Áno, typy optických transceiverov sa líšia-v šiestich kritických klasifikačných dimenziách, ktoré sa musia dokonale zhodovať, aby bolo možné úspešne nasadiť. Požiadavky na vzdialenosť určujú režim vlákna, ktorý obmedzuje možnosti rýchlosti prenosu dát, ktoré určujú tvarový faktor, ktorý obmedzuje výber vlnovej dĺžky, ktorý špecifikuje typy konektorov.
Trh 42,52 miliardy USD (projekcia 2032 podľa Fortune Business Insights) odráža túto zložitosť. Dátové centrá využívajúce stovky alebo tisíce transceiverov si nemôžu dovoliť nesúlad.
Postupujte podľa kaskády rozhodovania transceivera: Začnite vzdialenosťou, potom režimom vlákna, potom šírkou pásma, potom tvarovým faktorom, potom vlnovou dĺžkou a potom konektormi. Overte, či sa každá špecifikácia zhoduje na oboch koncoch každého odkazu. Pred zvážením dokončenia nasadenia dôkladne otestujte.
Sieťoví inžinieri, ktorí ovládajú klasifikáciu transceiverov, ušetria milióny kapitálových výdavkov a zároveň sa vyhnú katastrofám v oblasti kompatibility, ktoré sužujú tých, ktorí s transceiverom zaobchádzajú ako s komoditou. Úspory zákazníkov spoločnosti Edgeium vo výške 300 000 USD demonštrujú, čo je možné, keď pochopíte nuansy-a náklady na dodatočné vybavenie vo výške 14 100 USD ukazujú, čo sa stane, keď to nepochopíte.
Základ vašej siete z optických vlákien závisí od správnej klasifikácie transceiverov. Teraz máte rámec na to, aby ste to urobili presne.
Zdroje údajov:
Fortune Business Insights, "Veľkosť trhu s optickým vysielačom, podiel, trendy|Predpoveď [2032]," fortunebusinessinsights.com (2025)
Mordor Intelligence, "Veľkosť trhu optických transceiverov, hnacie sily rastu|Priemyselná správa 2030," mordorintelligence.com (2025)
IMARC Group, "Veľkosť trhu optických vysielačov, podiel|Trendy 2033", imarcgroup.com (2024)
FluxLight, "Ako sú klasifikované optické transceivery?", fluxlight.com
Edgeium, „Typy optických transceiverov: Prípady použitia, kompatibilita a tipy na nákup“, edgeium.com (2025)
Market Reports World, „Trendy veľkosti trhu a podielu optických vysielačov, 2033“, marketreportsworld.com
AscentOptics, „Všetko, čo potrebujete vedieť o vláknových transceiveroch“, ascentoptics.com (2023)
Cablify, "Fibre Transceivers: Komplexný sprievodca", cablify.ca (2024)
C&C Technology Group, „What Are Optical Transceivers?“, cc-techgroup.com (2022)
VERSITRON, "Poznajte rozdiel medzi jednovláknovými a dvojvláknovými optickými transceivermi," versitron.com (2023)
VCELINK, "Čo je to optický vysielač?," vcelink.com
Equal Optics, „Sprievodca typmi vláknových vysielačov a prijímačov“, equaloptics.com (2025)
