Najlepšie postupy kabeláže dátových centier: Čo skutočne funguje

Tu je niečo, čo vám väčšina sprievodcov kabelážou vopred nepovie: samotný kábel takmer nikdy nespôsobuje výpadok dátového centra. Výpadok pochádza z kábla, ktorý ste nemohli vysledovať, z patchu, ktorý ste pripojili do nesprávneho portu o 2:00, alebo z opusteného balíka Cat 5e z roku 2014, ktorý už desaťročie ticho dusí prúdenie vzduchu pod vašou vyvýšenou podlahou. Dobrá prax pri kabeláži nie je o kúpe toho najluxusnejšieho vlákna -, ale o udržaní vecí, ktoré sa dajú nájsť, vymeniteľné a mimo dosahu studeného vzduchu.

Táto príručka obsahuje veci, ktoré skutočne hýbu ihlou: ako vybrať správny kábel pre každý odkaz, ako udržať tisíce behov organizovaných bez toho, aby ste stratili myseľ, a kde vás upgrady 400G/800G uhryznú, ak vaša fyzická prevádzka nie je pripravená.





Stručný prehľad typov káblov: Zistite, čo vedie kam

Typické dátové centrum používa štyri alebo päť typov káblov a každý z nich má špecifickú úlohu. V tabuľke nižšie sú uvedené kľúčové špecifikácie vedľa seba, aby ste sa mohli rýchlo rozhodovať počas návrhu alebo obstarávania.



Typ kábla	Maximálna rýchlosť	Typický dosah	Najlepší prípad použitia	Konektor	Trend nákladov
Mačka 6a (meď)	10 Gbps	100 m	Prepínač servera-na{1}}ToR, siete na správu	RJ45	Nízka - okolo 0,30 – 0,50 $/ft nainštalovaná
Mačka 8 (meď)	25-40 Gbps	30 m	Krátky stojan-na-umiestnenie odkazov do stojana v-zónach s vysokou hustotou	Poľný výraz RJ45 / Non-RJ45	Mierne - približne 2-3x Cat 6a
OM3/OM4 multimódové vlákno	100 Gbps (OM4)	100-150 m @ 100G	Chrbticové-prepojenie s listami v rámci tej istej haly	LC/MPO-12	Mierne
OM5 Wideband Multimode	400 Gbps (SWDM)	100 m @ 400G	Odkazy s krátkym-dosahom 400 G pomocou muxovania vlnovej dĺžky	MPO-12 / MPO-16	Vyššie -, ale šetrí počet vlákien
OS2 Single-režim vlákna	800 Gbps +	10-80 km	DCI, medzi-stavba, dlhá chrbtica	LC/MPO-16	Samotné vlákno je lacné; transceivery sú drahšie
DAC (Meď s priamym pripojením)	Až 400 Gbps	1-5 m (pasívne)	Rovnaký-prepínač alebo susedný-prepínač stojana{2}}na-prepínač	SFP+/SFP28/QSFP+/QSFP-DD	Najnižšie-cena za prepojenie - nie je potrebná samostatná optika
AOC (aktívny optický kábel)	Až 400 Gbps	5-30 m	Medzi stojanmi, keď DAC nedosiahne a breakout vlákno je prehnané	SFP+/QSFP+/QSFP-DD	Stredný-rozsah - lacnejší ako kombinovaný optický + prepojovací kábel

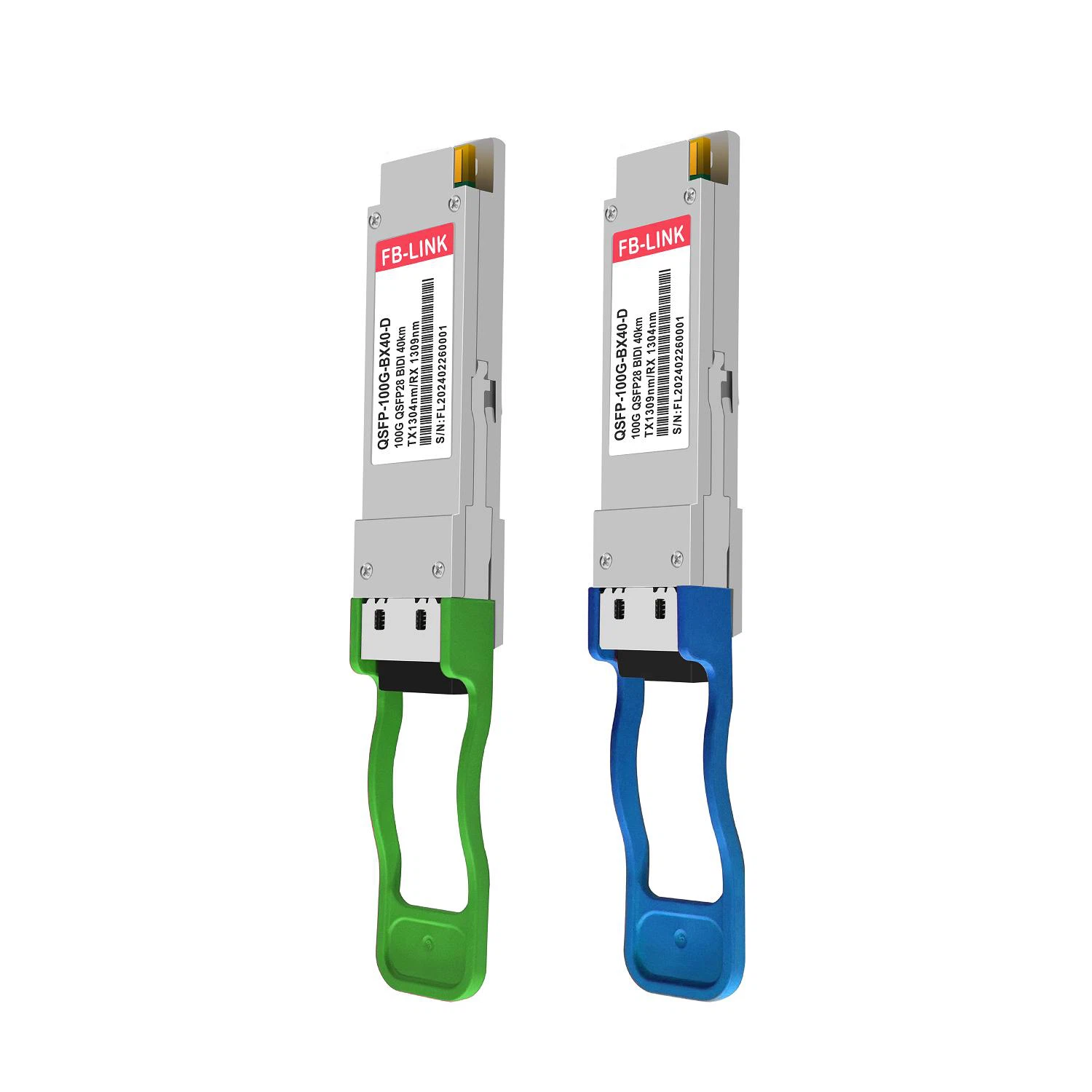

Jedna vec, ktorá stojí za zmienku: stĺpec „maximálna rýchlosť“ rozpráva len polovicu príbehu. Skutočná výkonnosť odkazu-závisí odoptický transceiverzapojené do každého konca. Položte optiku 100G SR4 na vlákno OM3 a váš dosah prekročí približne 70 metrov - nie 100 metrov. Táto 30-metrová medzera vyvolala veľa plánov nasadenia.











Štruktúrovaná kabeláž verzus prístup „zatiaľ to funguje“.

ANSI/TIA-942 a ISO/IEC 24764 stanovujú rámce štruktúrovanej kabeláže pre dátové centrá. Krátka verzia: veďte káble cez definované cesty, ukončite ich na prepojovacích paneloch a nechajte svoju horizontálnu a chrbticovú vrstvu oddelené. Alternatívne -zapojenie vecí priamo končí-na{7}}koniec káblom akejkoľvek dĺžky, ktorý je náhodou na poličke – funguje, kým nebudete musieť presunúť server. Potom ťaháte kábel džungľou bez štítkov, bez dokumentácie a s výmenným oknom, ktoré sa zatvára o 40 minút.

Štruktúrovaná kabeláž stojí v prvý deň viac. Vyplatí sa to, keď váš tím prvýkrát vymení neúspešný prepínač ToR za menej ako 15 minút namiesto dvoch hodín. Ak má vaše zariadenie viac ako 200 stojanových jednotiek, nie je proti tomu žiadny argument.





Správa káblov: Veci, ktoré vás ochránia pred problémami



Označte oba konce štítkom - a štítky skutočne zachovajte

Dodržiavajte normy označovania ANSI/TIA-606. Získajte priemyselnú tlačiareň Brady alebo Dymo, ktorá importuje zoznamy CSV; ručne písané nálepky sa do roka odlepia a potom sa vrátite k ručnému trasovaniu káblov. Tip pre profesionálov: na štítok uveďte stojanovú jednotku a číslo portu, nielen sériové ID. Keď o polnoci stojíte pred 48U rackom, „R14-U32-P17“ vám ušetrí viac času ako „CBL-002847“.



Zabite mŕtve káble

Opustené káble sú tichým zabijakom prúdenia vzduchu. Každý audit dátového centra, ktorý sme videli, odhalí 15-30 % mŕtvej hmoty káblov pod zvýšenou podlahou. Táto meď a vlákna nenesú žiadne údaje, ale bránia tomu, aby sa studený vzduch dostal k vašim sacím otvorom. Naplánujte odstránenie počas plánovanej údržby – nečakajte, kým si problém vynúti tepelný alarm.



Prispôsobte dĺžku kábla behu

Tri metre medzery navinuté za prepojovacím panelom sa nezdajú byť problémom, kým ich nevynásobíte na 500 portoch. Skladujte pred-narezané prepojovacie káble v dĺžkach 0,5 m, 1 m, 2 m a 3 m pre vnútorné-rozvádzače. Pre vláknové spojenia platí rovnaký princíp pre optiku: a100G QSFP28 SR4na 3-metrovom patchi šetrí peniaze a energiu v porovnaní s modulom LR4, ktorý nepotrebujete.



Farebný-kód podľa funkcie, nie podľa nálady

Vyberte si schému a zdokumentujte ju na stene každej klietky. Bežná konvencia: modrá pre produkčnú sieť, žltá pre jednorežimové vlákno, oranžová pre multirežim, červená pre správu mimo pásma, zelená pre úložisko (iSCSI/FC). Nejde o to, ktorá farba to znamená, - ide o to, že všetci v tíme súhlasia a dodržiavajú to.



Dokumentujte priebežne -, nie „neskôr“

"Neskôr" nikdy nepríde. Každý presun, pridanie alebo zmena kábla by mal aktualizovať váš DCIM alebo tabuľku predtým, ako technik opustí rad. Zastaraná dokumentácia je horšia ako žiadna dokumentácia, pretože jej ľudia veria a robia zlé rozhodnutia.



Dimenzujte svoju vlákninu pre ďalšiu rýchlostnú úroveň

Ak práve teraz ťaháte 100G linky, vaša vláknina by to už mala zvládnuť400G QSFP-DDmoduly bez re-káblovania. To znamená, že bežia v jednom režime s nízkymi{2}}stratami{3}}, MTP/MPO-16 konektorov (nie starších 12-variantov vlákien, ktoré limitujú 100 G) a čisté koncové-strany konektora overené rozsahom -, nielen prístupom „vymazania a nádeje“. Budovanie tímov preNasadenie 800Gmali by ste venovať zvýšenú pozornosť{0}}toleranciám polomeru ohybu a triedam konektorov; Signalizácia PAM4 pri 800G je oveľa menej zhovievavá voči špinavému alebo nesprávnemu vláknu ako NRZ pri nižších rýchlostiach.



Predtým, ako obviňujete optiku, skontrolujte

Zhruba dve-tretiny „mŕtveho vysielača“ RMA lístkov sú kontaminované konektory. Mikroskop na kontrolu vlákien v hodnote 400 USD vám ušetrí tisíce zbytočných výmen modulov v priebehu roka. Pred vložením vyčistite každý konektor, pred zapojením skontrolujte koncovku portu-a na všetko, čo sa nepoužíva, ponechajte kryty proti prachu.





Kde sa kabeláž stretáva s prechodom 400G/800G

Posun na 400G a 800G mení to, čo znamená „dosť dobré“ na fyzickej vrstve. Meď kategórie 8 vám teraz poskytuje 25{5}}40 Gb/s pri krátkom dosahu, čo z neho robí skutočnú možnosť pre najlepšie-z{7}}rozvádzače v zostavách na zelenej lúke -, aj keď limit na 30 metrov je obmedzený. Širokopásmové multimódové vlákno OM5 vám umožňuje spustiť multiplexovanie s krátkovlnným delením (SWDM) na štyroch vlnových dĺžkach na jednom vlákne, čo znižuje počet vlákien potrebný pre spojenia s krátkym dosahom 400G.

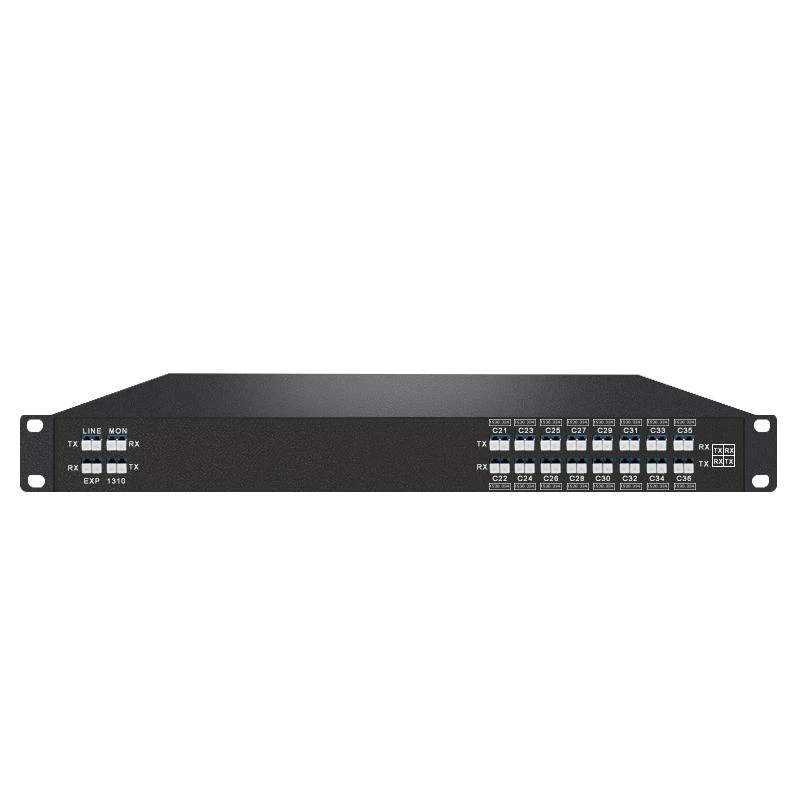

Na strane DCI, koherentná zásuvná optika -, najmä 400G{2}}moduly ZR v QSFP-formátovom faktore DD - nahrádzajú samostatné transpondéry DWDM pre prepojenia metra-na vzdialenosť až 80 km. Ak sa architektúra vášho kampusu alebo viacerých-miest spolieha naprepravné platformy DCIaleboDWDM systémyKonverzácia o kabeláži siaha ďaleko za dátovú halu: spojovacie kryty, rozmanitosť trás vlákien a rozpočty optických strát – to všetko si vyžaduje pozornosť predtým, ako rozsvietite koherentné prepojenie.

Žiadna z týchto zmien neznižuje dôležitosť základov. Stále potrebujete čisté konektory, poctivé štítky a usporiadané zásobníky. Technológia sa zrýchľuje, ale spôsoby zlyhania zostávajú pozoruhodne ľudské.





Zrátané a podčiarknuté

Kabeláž dátových centier nie je očarujúca a len zriedka dostane prioritu rozpočtu pred ďalším kolom GPU serverov. Čistá, dobre{1}}zdokumentovaná káblová stanica je však rozdiel medzi 15-minútovou výmenou vybavenia a 4-hodinovým prestrelením. Získajte správnu fyzickú vrstvu - vyberte káble atransceiveryktoré zodpovedajú vašim skutočným vzdialenostiam a rýchlostiam, všetko označte a zdokumentujte a navrhnite pre jednu rýchlostnú úroveň nad rámec toho, čo dnes nasadzujete. Zvyšok má tendenciu sa o seba postarať sám.
