Čo vlastne FTTx znamená?





Typ	Celé meno	Bod ukončenia	Posledný segment	Typický scenár
FTTH	Fiber To The Home	Domov používateľa	Všetky-vlákna	Bytoví užívatelia
FTTB	Vlákno do budovy	Budovanie	Meď (sieť/telefónna linka)	Obchodné budovy
FTTC	Fiber To The Curb	Pri ceste (komunita)	Koaxiálne (medené) vedenie	Staré komunity
FTTN	Vlákno do uzla	Miestna miestnosť s vybavením	Medený kábel	Vidiecke oblasti
FTTO	Fiber To The Office	Kancelária	Vláknina	Enterprise špecializovaná linka
FTTA	Vlákno do antény	Anténa	Vláknina	5G základňové stanice
FTTD	Fiber To The Desk	Desktop	Vláknina	Dátové centrá



Na premennej „x“ záleží viac, ako by ste si mysleli



Tu je vec o tom malom „x“-, ktoré robí veľa ťažkých vecí. Vymeňte to a hovoríte o úplne inej ekonomike siete, iných výkonnostných charakteristikách, iných bolestiach hlavy pri inštalácii.

FTTH znamená, že vlákno vedie priamo do niečí obývačky. Nikde v prístupovej časti nie je žiadna meď. Celkom čisté sklo. Toto je samozrejme zlatý štandard, ale zlaté štandardy stoja zlaté-štandardné peniaze.

FTTB zastavuje v telekomunikačnej miestnosti budovy. Bežné najmä v bytových komplexoch v Ázii. Vnútorné vedenie budovy-zvyčajne Cat5e alebo staré telefónne páry-zvládne posledných sto metrov. Funguje pomerne dobre pri stredne náročných požiadavkách na šírku pásma, aj keď ste okamžite-obmedzení tým, čo je vo vnútri týchto stien.

FTTC a FTTN sú... chaotické. Vlákno končí v pouličnej skrini alebo susednom uzle, potom stará meď prenáša signály zostávajúcu vzdialenosť. Telekomunikační operátori ich milujú zo zrejmých dôvodov: využiť existujúci závod, odložiť masívne kapitálové výdavky, stále ponúkať „vláknové“ služby zákazníkom, ktorí nepoznajú rozdiel. Rozdiel vo výkonnosti medzi FTTC a skutočným FTTH môže byť značný-hovoríme o potenciálne 10-násobných rozdieloch v rýchlosti v závislosti od dĺžky slučky a stavu medi.

K dispozícii je tiež FTTO pre kancelárske prostredie, FTTA obsluhujúca bunkovú vežu backhaul (čo je čoraz kritickejšia so zhustením 5G), FTTD posúvajúce vlákna k jednotlivým stolom v podnikových prostrediach. Taxonómia sa neustále rozširuje.



PON: povoľujúca architektúra



Pasívne optické siete sú základom prakticky všetkých moderných nasadení FTTx. Označenie „pasívne“ nie je marketingová zbytočnosť{1}}popisuje zásadnú architektonickú voľbu. Medzi centrálou OLT (Optical Line Terminal) a priestormi zákazníka ONT (Optical Network Terminal) nenájdete žiadnu aktívnu elektroniku. Len sklo, konektory a pasívne rozdeľovače.





Prečo na tom záleží? Spoľahlivosť predovšetkým. Aktívne zariadenie vo vonkajšom závode zlyhá. Zdroje umierajú, dosky plošných spojov korodujú, ventilátory sa zadrhávajú. Pasívne rozbočovače v kryte odolnom voči poveternostným vplyvom? V podstate nezlyhajú. Videl som 15-ročné rozdeľovače vytiahnuté z podstavcov, ktoré testovali úplne v poriadku.

Rozdeľovacie pomery vám hovoria veľa o ekonomike siete. Rozdelenie 1:32 znamená, že jeden OLT port obsluhuje 32 účastníkov. Posuňte na 1:64 alebo 1:128 a náklady na vaše vybavenie na predplatiteľa budú ďalej klesať, ale dostupnú šírku pásma rozdelíte medzi viac používateľov. 2,5 Gb/s downstream zdieľaných 64 spôsobmi vám poskytuje približne 39 Mb/s na predplatiteľa pri teoretickom maximálnom využití-v poriadku pre domáce širokopásmové pripojenie, čo je problematické, ak všetci súčasne streamujú 4K počas večernej špičky.



Matematika začína byť zaujímavá:

Split Ratio	Strata vloženia	Predplatitelia/Port	Efektívna šírka pásma (GPON)
1:8	~10,5 dB	8	~312 Mbps
1:16	~14 dB	16	~156 Mbps
1:32	~17,5 dB	32	~78 Mbps
1:64	~21 dB	64	~39 Mbps

Tento stĺpec straty vložením obmedzuje všetko. Každá fáza rozdeľovača požiera optický rozpočet. Uveďte čísla nesprávne a vaše ONT nemôžu udržiavať odkaz-predplatiteľom sa zobrazuje prerušované pripojenie alebo úplné zlyhanie služby.



GPON verzus EPON: rivalita, ktorá formovala toto odvetvie



Začiatkom roku 2000 sa objavili dva štandardy a v podstate medzi sebou rozdelili svet.

GPON (Gigabit Passive Optical Network) pochádza od ITU-T, riadi sa štandardnou sériou G.984. 2.488 Gbps downstream, 1,244 Gbps upstream. Používa rámovanie GEM (GPON Encapsulation Method), ktoré natívne spracováva ATM, Ethernet a TDM prevádzku. Réžia protokolu je vyššia, ale flexibilita je podstatná.

EPON (Ethernet PON) prišiel cez IEEE 802.3ah. Symetrický 1,25 Gbps v oboch smeroch. Čisté ethernetové rámovanie-nič iné. Jednoduchšie, dá sa povedať, že elegantnejšie, určite lacnejšie na realizáciu.

Geografické vzory adopcie sa objavili takmer okamžite. Severoamerickí a európski dopravcovia si v drvivej väčšine vybrali GPON. Ázijské trhy-Japonsko, Kórea, Čína spočiatku-išli na EPON. Dôvody boli čiastočne technické, väčšinou politické a ekonomické. Rôzne ekosystémy predajcov, rôzne regulačné prostredia, rôzne preferencie etablovaných operátorov.

Situácia v Číne sa vyvíjala zaujímavo. China Telecom a China Unicom začali s nasadením EPON v rokoch 2008-2009, potom sa tvrdo obrátili na GPON, keď technológia dozrela a ceny sa vyrovnali. Približne do roku 2015 boli nové čínske nasadenia prevažne GPON. Inštalovaná základňa EPON však zostáva obrovská.



ODN: kde sa plánovanie stretáva s realitou



Optical Distribution Network-pasívna infraštruktúra spájajúca OLT s ONT-predstavuje trvalú,-nenávratnú investíciu do akéhokoľvek nasadenia FTTx. Pomýlite si dizajn ODN a s týmito chybami žijete desaťročia.



Rozhodnutie o umiestnení rozdeľovača si zaslúži vlastnú diskusiu. Centralizované rozdelenie{1}}všetko v CO alebo bode prvého odovzdania-zjednodušuje operácie, ale vyžaduje viac vlákien v podávači. Distribuované rozdelenie-kaskádových stupňov bližšie k zákazníkom{5}}optimalizuje využitie vlákna, ale znásobuje potenciálne body zlyhania a komplikuje riešenie problémov.

Väčšina operátorov pristane niekde medzi. Rozdelenie prvého-stupňa (1:4 alebo 1:8) v susednom kabinete, druhé štádium (1:8) bližšie k miestnosti. Kombinovaný pomer 1:32 alebo 1:64 prijateľne vyvažuje konkurenčné záujmy.



Silové rozpočty a tyrania fyziky



Technika optického spojenia nie je očarujúca, ale určuje, či vaša sieť skutočne funguje.

Systém GPON triedy B+ poskytuje približne 28 dB optického rozpočtu. To je váš celkový príspevok pre každý zdroj straty medzi OLT vysielačom a ONT prijímačom:





Útlm vlákna: ~0,35 dB/km pri 1310/1490nm

Vložená strata rozdeľovača: 17-21 dB pre 1:32/1:64

Straty konektora: ~0,3 dB každý (viac, ak je znečistený alebo poškodený)

Straty spoja: ~0,1 dB každý

Systémová rezerva: odporúča sa minimálne 3 dB

Vyskúšajte skutočný príklad. 15 km vlákna, rozdeľovač 1:32, 4 konektory, 6 spojov:

(15 × 0,35) + 17.5 + (4 × 0,3) + (6 × 0,1) + 3=5.25 + 17.5 + 1.2 + 0.6 + 3=27.55 dB

Tým je to blízko. Pridajte zlý konektor alebo neočakávanú stratu ohybu a máte problém.

XGS-PON trochu zlepšuje situáciu s optikou triedy N2, ktorá ponúka rozpočet 29 dB, ale základné obmedzenia zostávajú. Fyzika nevyjednáva.



Pridelenie vlnovej dĺžky: zdieľanie skla



Jedno vlákno prenáša viacero služieb súčasne prostredníctvom delenia vlnových dĺžok. Štandardné priradenia GPON:

1490 nm: Dáta po prúde

1310 nm: Upstream dáta

1550 nm: RF video prekrytie (ak je nasadené)

Toto usporiadanie umožňuje operátorom poskytovať televízne vysielanie popri internetovej službe na rovnakej infraštruktúre. 1550 nm video prekrytie je v nových nasadeniach čoraz zriedkavejšie-IPTV na dátových vlnových dĺžkach dáva ekonomicky väčší zmysel-ale staršie systémy stále prenášajú RF video.

Systémy ďalšej{0}}generácie získavajú ďalší priestor pre vlnovú dĺžku. XGS-PON používa 1577 nm downstream na koexistenciu s GPON na rovnakom ODN. Teoreticky umožňuje postupnú migráciu: Predplatitelia GPON zostanú pripojení, zatiaľ čo XGS{5}}PON ONT sa aktivujú na rovnakom vlákne, rovnakých rozdeľovačoch, rovnako všetkom.

Koexistencia znie jednoducho, ale vyžaduje si filtre na blokovanie vlnovej dĺžky-v GPON ONT, aby sa zabránilo tomu, že signál 1577 nm prehluší ich prijímače. Na detailoch záleží.

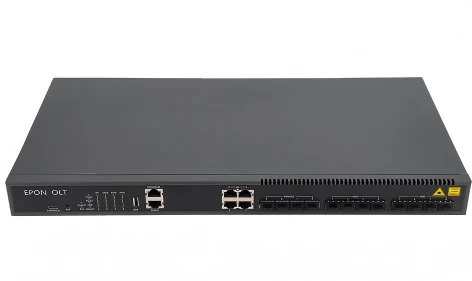

Architektúra OLT: mozog centrálnej kancelárie





Moderné OLT sa len málo podobajú na skoré vybavenie. Súčasné platformy šasi od Huawei (séria MA5800), ZTE (ZXA10 C6xx), Nokia (ISAM FX) a ďalších ponúkajú pozoruhodnú hustotu-stoviek PON portov, viacero 100GE uplinkov, integrované smerovanie a správu predplatiteľov.

Typická konfigurácia s vysokou{0}}kapacitou:

16-drážkový podvozok

Duálne redundantné kontrolné karty (povinné pre nasadenie operátora)

Viaceré linkové karty PON (každá 16 portov, GPON/XGS-PON/kombo)

100GE uplink karty pripájajúce sa k metropolitnej/základnej sieti

Monitorovanie prostredia, detekcia umierajúceho dychu, zvyčajné{0}}požiadavky na úroveň nosiča

Funkcionalita PON MAC (Media Access Control) sa stará o ťažké časti: DBA (Dynamic Bandwidth Allocation) rozhodovanie o upstream časových slotoch medzi potenciálne stovkami ONT, rozsah protokolov zabezpečujúcich zhlukové prenosy z ONT na rôzne vzdialenosti, ktoré sú správne zarovnané na prijímači OLT, správa šifrovacích kľúčov, overenie ONU.

Algoritmy DBA sa medzi jednotlivými predajcami výrazne líšia. Špecifikácia definuje typy služieb (pevné, zaručené, -nezabezpečené, najlepšie{2}}úsilie), ale podrobnosti o implementácii,-ako rýchlo systém reaguje na zmeny dopytu po návštevnosti, ako spravodlivo sa rozdeľuje šírka pásma pri preťažení-to sú vlastné rozlišovacie prvky.



Realita inštalácie kvapiek



Inžinierske dokumenty nikdy celkom nezachytia, čo v praxi zahŕňa inštalácia FTTH.

Jedna rezidenčná inštalácia znamená: umiestnenie najbližšieho distribučného bodu, smerovanie vlákna odtiaľ do priestorov (letecké, zakopané alebo stavebné cesty), preniknutie do konštrukcie niekam prijateľným pre majiteľa domu, vedenie vnútornej kabeláže na miesto ONT, ukončenie oboch koncov, testovanie, aktivácia služby.

Každý krok má režimy zlyhania. Povolenia oneskorené. Potrubie plné. Majiteľ domu vŕtanie odmieta. Vnútorné vedenie zablokované HVAC alebo konštrukčnými prvkami. Existujúce umiestnenie ONT nemá elektrickú zásuvku. Poškodené vlákno počas inštalácie. Výsledky testov sú marginálne.

Kvalifikovaní technici dokončia štandardnú inštaláciu za menej ako dve hodiny. Problémové inštalácie zaberú celé dni. Priemerné inštalačné náklady sa výrazne líšia – 150 priamo v MDU prostrediach až 150 priamo v MDU prostrediach1,500+ pre dlhé vidiecke svahy vyžadujúce novú vzdušnú konštrukciu.

Ekonomika poklesu často určuje životaschopnosť obchodného prípadu FTTx viac ako ktorýkoľvek iný faktor. Operátori sú z dobrého dôvodu posadnutí „nákladmi za prechod“ (vybudovaná infraštruktúra) oproti „nákladom na účastníka“ (aktivovaná infraštruktúra).



Riešenie problémov: hľadanie problémov v kilometroch skla



Riešenie problémov s vlákninou sa zásadne líši od diagnostiky medi. Nemôžete zmerať odpor alebo skontrolovať, či nie sú otvorené a skraty. Optické reflektometre časovej domény (OTDR) sa stávajú nevyhnutnými-injektujú svetelné impulzy a analyzujú spätne rozptýlené návraty, aby zmapovali vlákno, identifikovali udalosti (spojenie, konektory, prerušenia) a merali straty v každom bode.

Naučiť sa čítať stopy OTDR je niečo ako umenie. Interpretujete podpisy: reflexný bodec označuje konektor alebo mechanický spoj, ne-reflexný krok straty naznačuje fúzny spoj alebo ohyb, náhly pokles na úroveň šumu znamená prerušenie.

Bežné scenáre zlyhania:



• Makro-ohýbanie: Vlákno ohnuté príliš tesne okolo rohov alebo stlačené v potrubí. Často sa javí ako zvýšená strata bez zjavnej reflexnej udalosti. Riešením je zvyčajne fyzická kontrola a zmena trasy.
• Znečistenie konektora: Jedna prachová častica môže zvýšiť stratu vloženia o niekoľko dB. Čistenie vlákien nie je voliteľné,-je povinné pred každým pripojením. Kvalitní technici nábožne nosia inšpekčné rozsahy a čistiace prostriedky.
• Poškodenie hlodavcami: Pozoruhodne bežné u vzdušných a niektorých zasypaných rastlín. Veveričky si zjavne užívajú žuvanie káblov z vlákien. Vzory poškodenia na OTDR vyzerajú ako zlomy, ale kontrola v teréne odhalí skutočnú príčinu. Pomáhajú pancierové káble. Väčšinou.
• Porucha rozdeľovača: Zriedkavé, ale nie neznáme. Vniknutie vody do spojov, ktoré nie sú -gélom-vyplnené, môže poškodiť vrkôčiky rozdeľovača. Zlyhané rozdeľovače ovplyvňujú viacerých predplatiteľov súčasne-čo je diagnostická stopa, keď niekoľko ONT na rovnakej distribučnej ceste prejde súčasne do režimu offline.



Monitorovanie výkonu: čo vám hovorí sieť



Moderné OLT zhromažďujú rozsiahlu telemetriu: prijímaný optický výkon z každého ONT, bitovú chybovosť, počty korekcií FEC, štatistiky prevádzky. Inteligentní operátori tieto údaje ťažia.

Trendy optického výkonu odhaľujú degradujúce spojenia skôr, ako úplne zlyhajú. Hodnota ONT -24 dBm, ktorá počas šiestich mesiacov postupne slabne na -26 dBm, naznačuje problém vo vývoji – degradácia konektora, poškodenie káblov, vegetácia prerastajúca do vzdušných rozpätí. Proaktívna údržba rieši problémy pred zlyhaním ovplyvňujúcim predplatiteľa.

Štatistika FEC (Forward Error Correction) ponúka ďalší indikátor včasného varovania. Zvýšený počet opravených chýb znamená, že prepojenie funguje blízko svojich limitov, aj keď sa nevyskytnú žiadne neopravené chyby. To je systém, ktorý vám hovorí, že pracuje tvrdšie, ako by mal.

Analýzy premávky informujú o plánovaní kapacity. Ktoré porty PON sa blížia k preťaženiu počas špičky? Ktoré ONT spotrebúvajú neúmernú šírku pásma? Kde by sa mala uskutočniť ďalšia aktualizácia rozdeľovača?



Evolúcia: 10G, 25G a viac



Eskalácia šírky pásma neúprosne pokračuje.

XGS-PON (10 Gb/s symetrický) je v súčasnosti hlavným prúdom a aktívne sa nasadzuje po celom svete. Rovnakú infraštruktúru ODN ako operátori GPON- môžu upgradovať výmenou kariet OLT a ONT bez toho, aby ste sa dotkli vonkajšieho závodu.

25G-PON a 50G-PON predstavujú ďalší prírastok. IEEE 802.3ca definuje varianty 25/50G EPON. ITU-T G.9804 pokrýva 50G-PON. Tie pravdepodobne zasiahnu objemové nasadenie okolo roku 2025-2027.

Okrem toho existujú koherentné technológie PON. Tradičný PON využíva priamu detekciu-intenzívnej modulácie na vysielači, jednoduchú fotodiódu na prijímači. Koherentné systémy pridávajú informácie o fáze a polarizácii, čo umožňuje lepšiu citlivosť prijímača a vyššie rýchlosti, ale vyžaduje zložitejšiu (drahšiu) optiku ONT. Či sa koherentný PON stane ekonomicky životaschopným pre masové-trhové rezidenčné služby, zostáva neisté.

Rámec F5G (Fifth Generation Fixed Network) od ETSI sa pokúša definovať možnosti a prípady použitia: vylepšené pevné širokopásmové pripojenie, plná-optická konektivita, zaručený spoľahlivý zážitok. Marketing spĺňa štandardizáciu. Technická podstata pod ním zahŕňa 50G-PON, Wi-Fi 7, deterministické sieťové funkcie a inteligentnú správu ODN.



Priemysel a podnikanie: PON mimo obytných priestorov



Rezidenčný internet viedol k skorému nasadeniu FTTx, ale na podnikových aplikáciách čoraz viac záleží.

FTTO (Fiber To The Office) nahrádza tradičnú štruktúrovanú kabeláž PON. Jedno vlákno na každý stôl, pasívne rozdeľovače v stropných priestoroch, jeden OLT v telekomunikačnej miestnosti. Zástancovia uvádzajú zníženie medenej kabeláže, zjednodušené presuny/pridanie/zmeny, nižšiu spotrebu energie. Kritici poukazujú na to, že štandardné prepínanie Ethernetu je vyspelé, dobre{3}}pochopené a nevyžaduje špeciálne školenie. Prijatie zostáva skromné, ale rastie, najmä v novej výstavbe, kde ešte nie je nainštalovaná káblová infraštruktúra.

Priemyselný PON sa zameriava na výrobné prostredie. Hodnotná ponuka: odolnosť vlákna voči elektromagnetickému rušeniu, pasívne komponenty, ktoré nezlyhajú v drsných podmienkach, dlhý dosah bez opakovačov. Medzi praktické výzvy patrí nedostatok štandardizovaných priemyselných zariadení PON a integrácia s existujúcimi operačnými technologickými systémami.

5G fronthaul predstavuje obrovskú príležitosť PON. Základňové stanice vyžadujú vysokokapacitné{2}}backhaul; pasívny optický prenos ponúka presvedčivú hospodárnosť v porovnaní s vyhradenými vláknami alebo mikrovlnnými linkami. 25G-PON sa špecificky zameriava na mobilné fronthaul aplikácie s vhodnou latenciou a charakteristikami jitteru.

---

FTTx nie je jedna vec,-je to spektrum architektúr, technológií a kompromisov prispôsobených rôznym ekonomickým a geografickým podmienkam. Skratka znie jednoducho. Realita zahŕňa desaťročia normalizačnej práce, miliardy dolárov investícií do infraštruktúry a nespočetné množstvo inžinierskych rozhodnutí, ktoré sa robia v rámci reálnych-svetových obmedzení. To malé "x" pokrýva veľa pôdy.
