100 GBASE LR

Tento produkt je modul transceivera s rýchlosťou 100 Gb/s navrhnutý pre optické komunikačné aplikácie v súlade s 100 GBASE LR štandardu IEEE P802.3ba. Modul konvertuje 4 vstupné kanály elektrických dát 25 Gb/s na 4 kanály optických signálov LAN WDM a následne ich multiplexuje do jedného kanálu pre optický prenos 100 Gb/s. Naopak na strane prijímača modul demultiplexuje optický vstup 100 Gb/s do 4 kanálov optických signálov LAN WDM a následne ich konvertuje na 4 výstupné kanály elektrických dát.

Centrálne vlnové dĺžky 4 LAN WDM kanálov sú 1295,56, 1300,05, 1304,58 a 1309,14 nm ako členovia siete vlnových dĺžok LAN WDM definovanej v IEEE 802.3ba. Vysokovýkonné chladené vysielače LAN WDM DFB a vysoko citlivé prijímače PIN poskytujú vynikajúci výkon pre 100gigabitové ethernetové aplikácie až do vzdialenosti 10 km a sú v súlade s optickým rozhraním s požiadavkami IEEE802.3ba článku 88 100GBASE LR.

Bodové svetlá položky:

• Formát QSFP28 MSA vymeniteľný za chodu

• Vyhovuje IEEE 802.3ba 100GBASE-LR4

• Prenosová vzdialenosť 10 km v jednovidovom vlákne

• Komerčná teplota: 0~70 stupňov

• TX: Chladená 4x25Gb/s LAN WDM TOSA (1295,56, 1300,05, 1304,58, 1309,14nm)

• RX: 4 x 25 Gb/s PIN ROSA

• Elektrické sériové rozhranie 4x28G (CEI-28G-VSR)

• Spotreba energie nepresahuje 3,5W

• Dvojjadrové rozhranie LC

• V súlade s RoHS-6

Produkt je navrhnutý s tvarovým faktorom, optickým/elektrickým pripojením a digitálnym diagnostickým rozhraním podľa dohody QSFP plus Multi-Source Agreement (MSA). Bol navrhnutý tak, aby vyhovoval najtvrdším vonkajším prevádzkovým podmienkam vrátane teploty, vlhkosti a rušenia EMI. Spomedzi 100GBASE optických modulov našej spoločnosti sú hlavnými produktmi: 100GBASE LR, 100GBASE ER, 100GBASE ZR, 100GBASE LR1, 100GBASE BIDI atď. Pre viac informácií kontaktujte prosím predaj. . . . .

Optický modul 100GBASE LR4 využíva optické zariadenia LAN WDM MUX a DEMUX na multiplexovanie štyroch paralelných 25G kanálov do 100G optického spojenia.

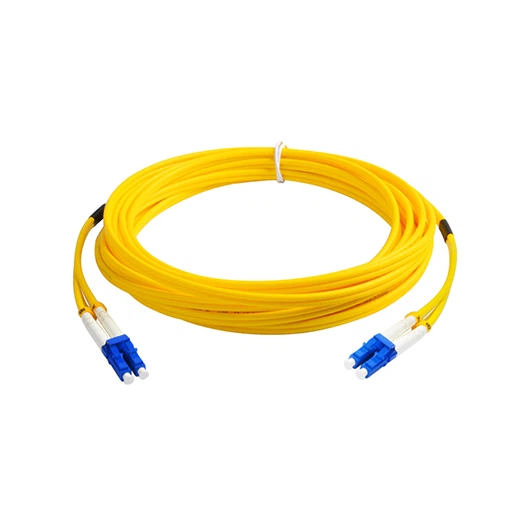

Prenosová vzdialenosť 10 km v jednovidovom vlákne

Jednorežimové vlákno: Centrálne sklenené jadro je veľmi tenké (priemer jadra je zvyčajne 9 alebo 10 μm) a existuje iba jeden prenosový režim vlákna. Prenosová strata a prenosová disperzia jednovidového vlákna sú relatívne malé. Malá prenosová strata môže predĺžiť vzdialenosť prenosu signálu v optickom vlákne a malý rozptyl prenosu prispieva k prenosu vysokorýchlostných a veľkokapacitných údajov. Preto sa v komunikačných systémoch, najmä vo veľkokapacitných komunikačných systémoch, používa väčšina jednovidových optických vlákien.

Podľa odporúčaní ITU-T Medzinárodnej telekomunikačnej únie možno jednovidové vlákno rozdeliť do šiestich typov: G.652, G.653, G.654, G.655, G.656 a G.657 single-mode vlákno, z ktorých G.652 a G.655 jednovidové vlákno sú najbežnejšie typy vlákien. V porovnaní s multimódovým vláknom môže jednovidové vlákno podporovať dlhšiu prenosovú vzdialenosť. Od 100Mbps Ethernet až po 1G gigabitovú sieť môže jednorežimové vlákno podporovať prenosovú vzdialenosť viac ako 5000 m.

Jednovidové optické vlákno sa používa v diaľkových, vysokokapacitných optických komunikačných systémoch, optických optických sieťach a rôznych optických senzoroch.

100GBASE LR4 je vhodný pre optické prepínače, servery, optické sieťové karty, firewally, smerovače, transceivery, optické transceivery, základňové stanice a ďalšie zariadenia. Široká podpora CISCO, HUAWEI, H3C, Intel, ZTE, DELL, Brocade, Ruijie, D-link, FiberHome, Lenovo, Mellanox, TP-link, IBM, Juniper, NETGEAR, HP, Aruba, Arista, Mikrotik a ďalších optických značiek prenosové zariadenie.
