SFP a SFP+ MSA: Čo definujú špecifikácie, čo predajcovia zablokujú

Zakaždým, keď zapojíte transceiver do prepínača od iného výrobcu a odkaz sa objaví čistý, umožnila to dohoda o viacerých zdrojoch. SFP MSA a SFP+ MSA sú dva z najdôslednejších dokumentov v oblasti optických sietí -, no väčšina inžinierov, ktorí sú na nich denne závislí, nikdy nečítala ani jeden. Tieto dohody nie sú marketingovými značkami. Sú to presné technické špecifikácie, ktoré presne definujú, ako musí byť zásuvný transceiver zostavený, aby fungoval v akomkoľvek vyhovujúcom hostiteľskom porte od akéhokoľvek dodávateľa, bez vyjednávania alebo dohadov.





MSA vs. formálne štandardy: dôležitý rozdiel

Dohoda o viacerých{0}}zdrojoch je dobrovoľná špecifikácia, ktorú spoločne vytvorili konkurenční výrobcovia. Nie je ratifikovaný žiadnym oficiálnym normalizačným orgánom. IEEE 802.3 definuje, ako sa ethernetové rámce kódujú a prenášajú cez fyzické médium. ITU-T G.694.1 definuje rozstup kanálov DWDM. SFP MSA nič z toho nedefinuje. To, čo definuje, je samotný modul vysielača a prijímača - jeho fyzické rozmery, rozloženie 20-kolíkového elektrického konektora, požiadavky na napájanie, priradenie signálov a rozhranie správy používané na identifikáciu a diagnostiku.

Toto oddelenie obáv je to, čo robí systém funkčným. IEEE hovorí priemyslu, ako by mal signál vyzerať. MSA hovorí priemyslu, ako by mala vyzerať skrinka nesúca tento signál. Pokiaľ sú obe strany v súlade, modul 1000BASE-LX z továrne v Shenzhene sa bude po vložení do rovnakého portu prepínača správať rovnako ako modul zo zariadenia v Texase. Táto zameniteľnosť je to, čo sa zmenilooptické transceiveryz príslušenstva{0}}zamknutého predajcom na konkurenčný komoditný trh.





Ako SFP nahradil GBIC - a prečo je dôležité pochopiť MSA

Predtým, ako existoval SFP, bol GBIC (Gigabit Interface Converter) štandardným hot{0}}pripojiteľným vysielačom a prijímačom, riadeným vlastnou špecifikáciou MSA SFF-8053, prvýkrát publikovanou v roku 1995. GBIC fungovali, ale boli fyzicky veľké -, zaberali zhruba dvojnásobok priestoru, ktorý zaberal duplexný konektor SC. Typická linková karta Catalyst 6500 by mohla obsahovať asi 16 GBIC portov. Matematika bola jednoduchá a brutálna: ako sa siete škálovali, neexistoval spôsob, ako dodať 48 gigabitových optických portov na linkovú kartu vo formáte GBIC.

SFP MSA, zdokumentovaná ako INF-8074i a publikovaná 12. mája 2001, bola priamou odpoveďou odvetvia na tento problém s hustotou. Pôvodnú dohodu podpísalo pätnásť spoločností vrátane Finisar, IBM, Agilent Technologies, Molex, Lucent Technologies, Picolight a Infineon Technologies. Špecifikácia zmenšila modul zhruba na polovicu objemu GBIC, prešla z konektorov SC na LC a namiesto rozhrania GBIC na báze kolíkov použila 20-konektor na okraji podložky. Zrazu neboli 48-portové linkové karty SFP len tak možné – stali sa štandardom.

To, čo robí túto históriu dnes relevantnou, je vzor, ​​ktorý vytvorila. Každá ďalšia generácia vysielača/prijímača - SFP+, SFP28, QSFP+, QSFP28, QSFP-DD - sa riadila rovnakým procesom MSA-: konkurenční výrobcovia si sadli, dohodnú sa na spoločných fyzikálnych a elektrických špecifikáciách, zverejnia dokument a nechajú trh súťažiť na základe kvality, ceny a podpory, a nie vlastných. Výsledkom je avývoj typov transceiverov od 1G do 400G, všetky sa riadia rovnakým rámcom.





Vnútri INF-8074i: Čo skutočne špecifikuje SFP MSA

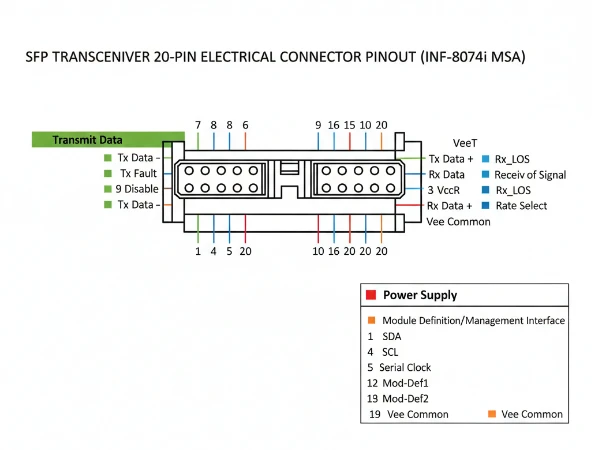

INF-8074i pokrýva štyri hlavné oblasti. Po prvé, mechanické rozmery: každý modul SFP-vyhovujúci MSA sa musí zmestiť do rovnakého fyzického obalu a musí sa spájať s rovnakou klietkou a systémom konektorov. Po druhé, elektrické rozhranie: 20-kolíkový okrajový konektor definuje prenosové a prijímacie diferenciálne dátové páry, napájacie koľajnice (VccT pre vysielač, VccR pre prijímač), uzemňovacie spojenia, prenosový-výstup pre poruchu, vysielací-vstup na zakázanie vysielania, tri modulové{13}}definičné kolíky (Mod{14}}Definícia 0-1/2 sériové rozhranie a detekcia prítomnosti 0/1/2 dvojsadzbová prevádzka.

Po tretie, mapa pamäte EEPROM: 256-bajtový blok na I2C adrese 0xA0 ukladá identitu modulu – názov výrobcu, číslo dielu, sériové číslo, podporované prenosové rýchlosti, vlnovú dĺžku, hodnotenie dĺžky spojenia a typ konektora. Toto sú údaje, ktoré váš prepínač načíta do milisekúnd od vloženia modulu. Po štvrté, špecifikácia poskytuje odporúčané rozloženie hostiteľskej dosky, dizajn rámu a limity sily vkladania/vyťahovania na zabezpečenie konzistentnej prevádzkyschopnosti v teréne. Pochopenie toho, čo MSA robí a čo nezaručuje, je základom porozumeniaako moduly vysielača a prijímača v skutočnosti fungujúvo vašom sieťovom zariadení.





SFP+ a rozhodnutie CDR, ktoré zabilo XFP

Keď prišiel 10 Gigabit Ethernet, priemysel sa pôvodne štandardizoval na XFP form factor (dokumentovaný v INF-8077i). Moduly XFP boli fyzicky väčšie ako SFP, pretože obsahovali obvody pre hodiny a obnovu dát (CDR) vo vnútri samotného modulu spolu s kompletným motorom elektronickej disperznej kompenzácie (EDC). Vďaka tomu boli moduly XFP zložitejšie, energeticky náročnejšie a drahšie.

SFP+ MSA, formálne SFF-8431, zvolila zásadne odlišný prístup. Presunula CDR a úpravu signálu z modulu do SerDes hostiteľského systému (serializátor/deserializátor). To znamenalo, že samotný modul SFP+ sa stal jednoduchším - v podstate laser, fotodetektor a minimálna elektronika ovládača – pri zachovaní rovnakej kompaktnej mechanickej stopy ako pôvodný SFP. Kompromisom bolo, že návrhy hostiteľských prepínačov potrebovali schopnejšie SerDes, ale predajcovia ASIC sa už uberali týmto smerom.

Rozhodoval výsledok. Moduly SFP+ boli menšie, lacnejšie a spotrebovali menej energie ako XFP. Hustota portov sa zdvojnásobila alebo strojnásobila na tej istej čelnej doske. XFP v priebehu niekoľkých rokov vymizol z trhu. Tá istá CDR-na-hostiteľskej architektúre prenesená dodnešné 10GBASE SFP+ modulynaprieč každým variantom dosahu - SR, LR, ER, ZR - a nastavte šablónu pre návrhy 25G a 100G. Špecifikácia SFF-8431, v revízii 4.1 od júla 2009, zostáva dodnes riadiacim dokumentom pre 10G SFP+.





Digitálna diagnostika a špecifikácia SFF-8472

Moduly SFP aj SFP+ zvyčajne implementujú monitorovanie digitálnej diagnostiky (DDM) podľa definície v SFF-8472, ktorú teraz spravuje technická pracovná skupina SNIA SFF. DDM zverejňuje päť parametrov-v reálnom čase prostredníctvom rozhrania správy I2C: vysielaný optický výkon, prijímaný optický výkon, laserový predpätý prúd, teplota modulu a napájacie napätie. Tieto hodnoty sú uložené na I2C adrese 0xA2 a môže ich čítať hostiteľský systém pre monitorovanie založené na SNMP.

Súčasné trendy laserového skreslenia si zaslúžia osobitnú pozornosť. Laserová dióda, ktorá na udržanie stabilného výstupného výkonu vyžaduje neustále sa zvyšujúci predpätie, sa blíži ku koncu-životnosti-životnosti. Zachytenie tohto vzoru prostredníctvom údajov DDM umožňuje operačným tímom naplánovať proaktívne výmeny namiesto riešenia problémov s nevysvetlenými klapkami odkazov o 3:00. Táto diagnostická schopnosť je rovnako dôležitá, či už beháte10G medené moduly SFP+ v zmiešanom-mediálnom areálialebo jednorežimové-vlákno cez okruh metra. Najnovšia revízia SFF-8472 (12.5, publikovaná v roku 2025) pridala rozšírenú podporu výberu stránok a nové kódy vysielača a prijímača, čo odráža pokračujúci vývoj špecifikácie aj pre vyspelé tvarové faktory.





Uzamknutie dodávateľa-: Ako v skutočnosti funguje kódovanie EEPROM

SFP MSA ponecháva určité rozsahy bajtov EEPROM označené ako „špecifické pre dodávateľa“ -, najmä bajty 96 až 127 na adrese 0xA0. Niektorí výrobcovia zariadení využívajú tieto nedefinované bajty zapisovaním vlastných identifikačných kódov do svojich značkových modulov. Keď je vložený akýkoľvek modul, firmvér prepínača načíta tieto bajty a porovná ich s očakávanou hodnotou. Ak sa kód nezhoduje, port zobrazí varovanie „nepodporovaný transceiver“ alebo sa odmietne úplne aktivovať.

Toto obmedzenie nie je požiadavkou MSA -, je to politika na úrovni firmvéru{1}}, ktorú nad rámec štandardu ukladá dodávateľ hostiteľa. Odmietnutý modul tretej-strany stále spĺňa všetky mechanické, elektrické a optické špecifikácie v INF-8074i alebo SFF-8431. Dodávatelia tretích strán tomu čelia naprogramovaním správnych kódov špecifických pre dodávateľa do EEPROM ich modulov. Na platformách Cisco IOS môžu správcovia prepísať kontrolu aj príkazom service unsupported-transceiver, hoci Cisco TAC túto konfiguráciu nepodporuje. Táto dynamika kódovania je jednou z najdôležitejších premenných privyhodnotenie, ktorý transceiver funguje v danej prepínačovej platforme.





Čo sa stalo s pôvodnými 15 signatármi

Sledovanie osudu pôvodných signatárov INF-8074i rozpráva širší príbeh konsolidácie optického priemyslu. Spoločnosť Finisar bola získaná spoločnosťou II-VI v roku 2019, ktorá sa následne zmenila na Coherent Corp. Agilent odčlenil svoje operácie v oblasti polovodičov do spoločnosti Avago Technologies, ktorá sa zlúčila s Broadcom. Lucent Technologies sa spojil s Alcatelom a neskôr bol pohltený Nokiou. Infineon predal svoju jednotku optických vlákien. Picolight získal JDSU (teraz Viavi Solutions). Z pätnástich pôvodných signatárov väčšina už neexistuje ako nezávislé subjekty – napriek tomu špecifikácia, ktorú vytvorili, naďalej riadi miliardy modulov dodávaných každý rok.

Toto je pravdepodobne najväčšia sila modelu MSA. Dohoda prežila spoločnosti, ktoré ju vytvorili. Keďže špecifikácia je verejná a implementácia je otvorená, každý výrobca môže zostaviť vyhovujúce moduly bez licenčných poplatkov alebo proprietárnych závislostí. Rovnaká otvorenosť je dôvodom, prečo sa rámec MSA plynule škáloval od 1G SFP až po400G QSFP-moduly DD vytvorené pre hyperškálové dátové centrá- a prečozásuvné transceivery zostávajú dominantným prepojovacím modelomv rámci podnikovej, telekomunikačnej a cloudovej infraštruktúry.
